توضیحات
سقف کامپوزیت یکی از انواع سقف های مورد استفاده در سازه های فولادی است که عملکردی یک طرفه دارد. سقف کامپوزیت به معنای عملکرد همزمان فولاد و بتن در باربری سقف است. در ساختمان های فولادی، دو نوع سقف متداول از نوع کامپوزیت وجود دارد که شامل سقف کامپوزیت ساده و سقف کامپوزیت با عرشه فولادی (متال دک) می باشد.
سقف کامپوزیت ساده متشکل از چند تیرچه فولادی و یک دال بتنی روی آن ها است که توسط برشگیر (گل میخ یا ناودانی) به هم اتصال دارند. آرماتورگذاری دال بتنی در این سقف ها به صورت آرماتور حداقل است که به آن آرماتور حرارتی یا آرماتور حرارت و جمع شدگی گفته می شود. برای اجرای سقف کامپوزیت غالباً از پروفیل های IPE یا CPE استفاده می شود.
طراحی سقف کامپوزیت در دو مرحله کلی شامل قبل از گیرش بتن دال و پس از گیرش بتن دال انجام می شود که این مراحل می تواند به کمک نرم افزار ETABS و یا به صورت دستی صورت پذیرد. لازم به ذکر است که استفاده از نرم افزار ETABS برای طراحی سقف کامپوزیت، مستلزم آشنایی با گزینه ها و اصطلاحات نرم افزار بوده و از طرفی انجام تغییرات در پارامترهای طراحی سقف نیازمند باز کردن قفل نرم افزار و انجام طراحی از ابتدا است.
با کمک محصول حاضر می توانید به سادگی سقف کامپوزیت را با رعایت تمامی ضوابط مبحث دهم و در کمترین زمان ممکن با دقت صددرصدی طراحی نمایید. خروجی ها و نتایج طراحی با مثال های متعدد مورد بررسی قرار گرفته است.
دانلود فایل اکسل طراحی سقف عرشه فولادی
دانلود مجموعه فایل اکسل طراحی اتصالات جوشی با 40 درصد تحفیف
دانلود مجموعه فایل اکسل طراحی اتصالات پیچی با 45 درصد تحفیف

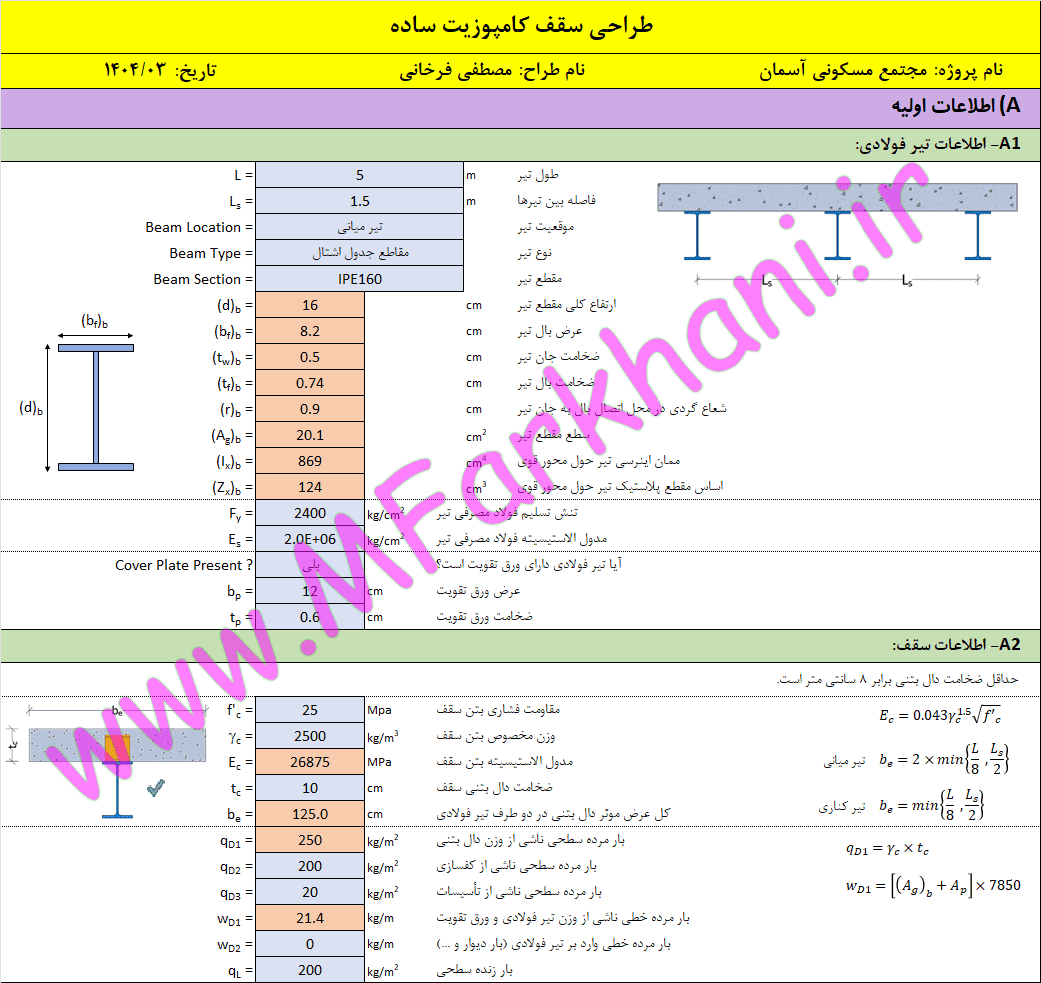

ویژگی های فایل اکسل طراحی سقف کامپوزیت:
محیط ساده و کاربر پسند
عدم نیاز به نصب نرم افزار جانبی (اجرا در محیط نرم افزار اکسل)
امکان انتخاب پروفیل های جدول اشتال برای تیر
امکان وارد کردن مشخصات تیر ورق برای پروفیل تیر
امکان تعریف مشخصات ورق تقویت تیر
نمایش تمامی فرمول های به کار رفته در فرایند طراحی سقف کامپوزیت
استفاده از تصاویر گرافیکی جهت فهم بهتر پارامترها
امکان خروجی گرفتن از نتایج و جایگذاری در دفترچه محاسبات (با قابلیت Copy-Paste)
رعایت تمامی بندهای آیین نامه ای در طراحی سقف کامپوزیت
انطباق کامل با ویرایش پنجم مبحث دهم مقررات ملی ساختمان (1401)
مراحل طراحی سقف کامپوزیت:

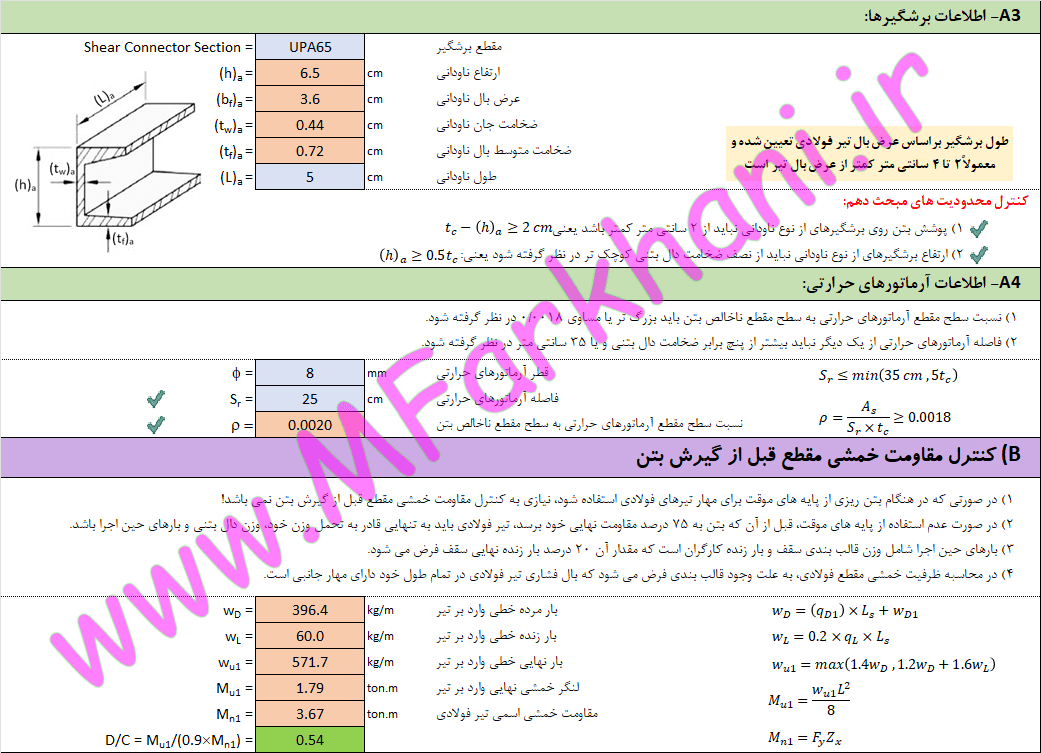

کنترل مقاومت خمشی مقطع قبل از گیرش بتن

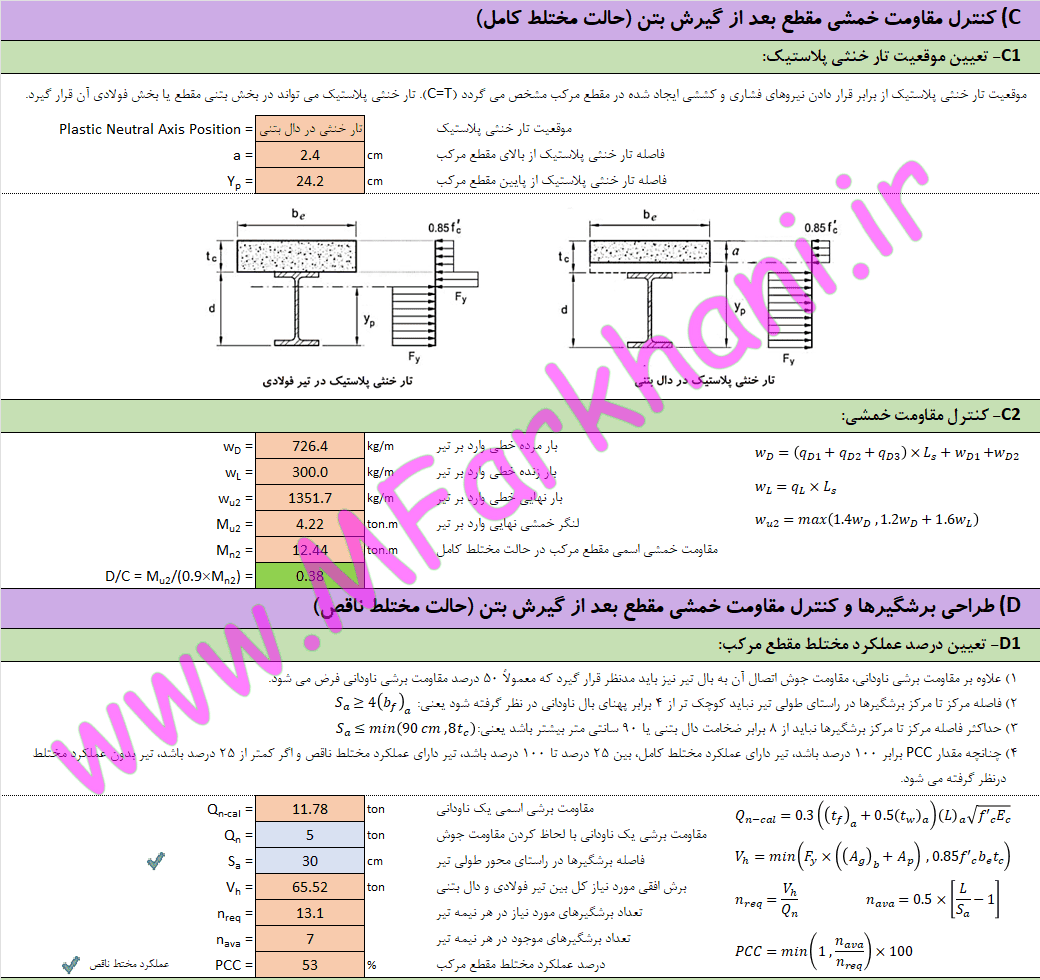

کنترل مقاومت خمشی مقطع بعد از گیرش بتن (حالت مختلط کامل)

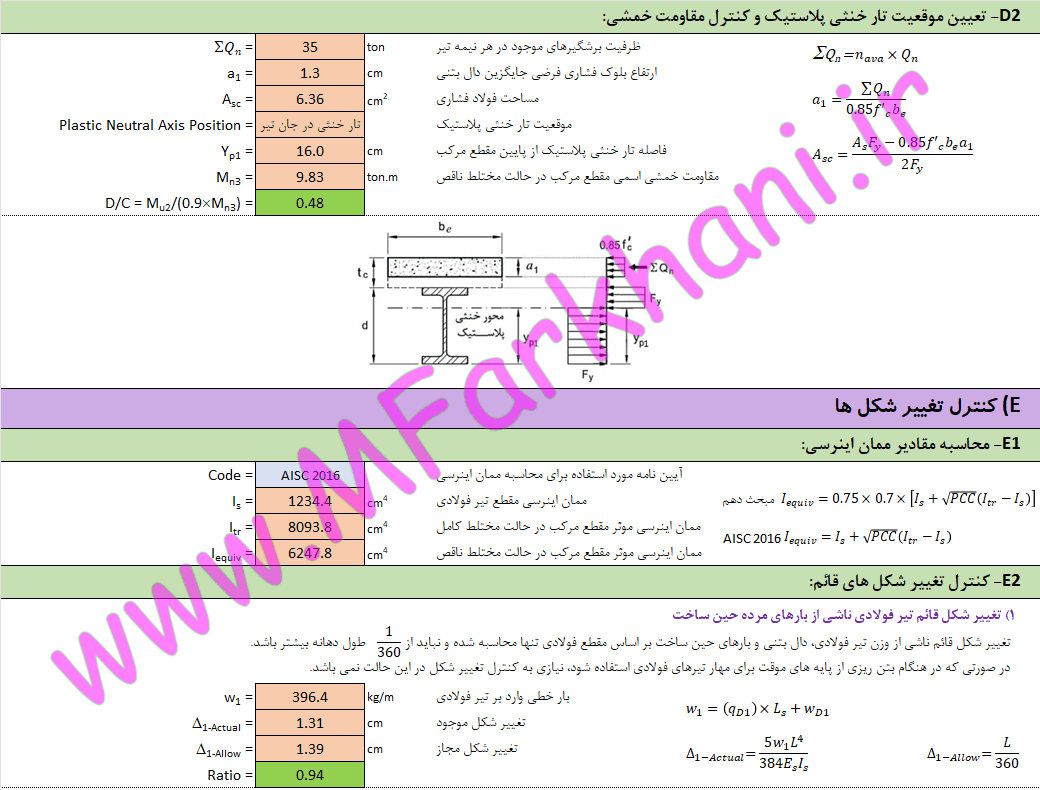

طراحی برشگیرها و کنترل مقاومت خمشی مقطع بعد از گیرش بتن (حالت مختلط ناقص)

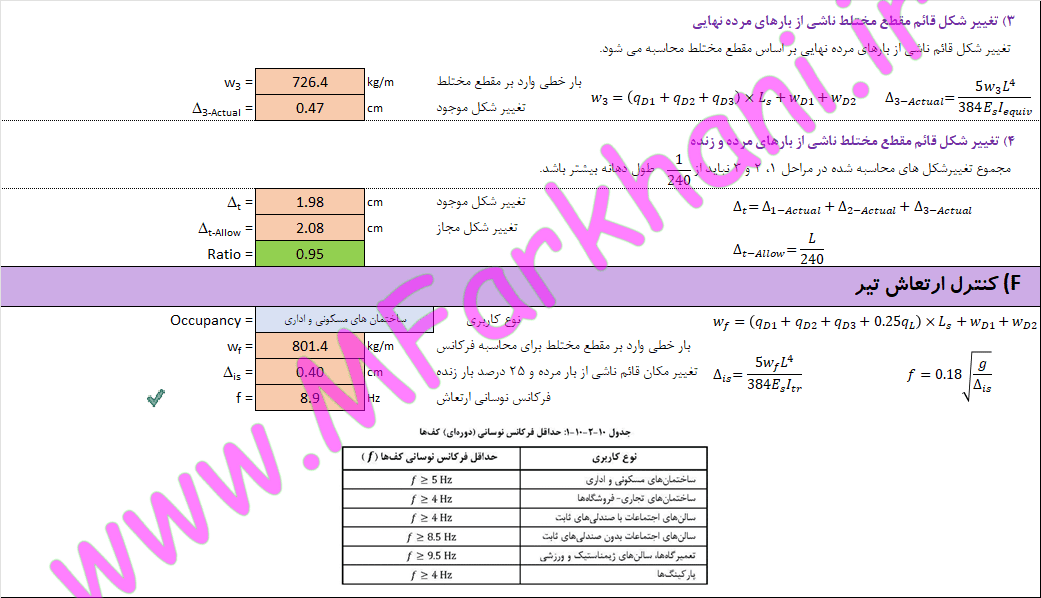

کنترل تغییر شکل های قائم
کنترل ارتعاش تیر
منابع مورد استفاده در فایل طراحی سقف کامپوزیت:
مبحث دهم مقررات ملی ساختمان (ویرایش پنجم – 1401)
