توضیحات
یکی از موارد مهم در فرایند طراحی سازه های فولادی، طراحی صحیح کف ستون ها می باشد. کف ستون یکی از اجزای مهم در سازه های فولادی است که تمام بارهای سازه را به فونداسیون منتقل می کند. در صورتی که طراحی کف ستون به درستی انجام نگیرد، انتقال بارهای روسازه به فونداسیون دچار مشکل شده که ممکن خسارت های جبران ناپذیری پدید بیاید.
متاسفانه اغلب طراحان سازه دید صحیحی نسبت به طراحی کف ستون نداشته و اکثرا از دتایل های آماده موجود استفاده می کنند. دتایل های آماده طراحی کف ستون بر اساس آیین نامه های قدیمی تهیه شده است که بسیاری از موارد و کنترل های آیین نامه های جدید در آن دیده نشده است.
محصول حاضر، تنها فایل موجود در فضای اینترنت است که تمامی آیتم ها و کنترل های لازم برای طراحی کف ستون بر اساس مبحث دهم مقررات ملی ساختمان در آن رعایت شده است. پس از خرید این محصول یک فایل اکسل در اختیار شما قرار می گیرد که به راحتی می توانید برای طراجی کف ستون در سازه های فولادی از آن استفاده نمایید. خروجی و نتایج این محصول با مثال های متعدد مورد آزمایش و راستی آزمایی قرار گرفته است.
دانلود مجموعه فایل اکسل طراحی اتصالات جوشی با 40 درصد تحفیف
دانلود مجموعه فایل اکسل طراحی اتصالات پیچی با 45 درصد تحفیف
ویژگی های فایل اکسل طراحی کف ستون:
محیط ساده و کاربر پسند
عدم نیاز به نصب نرم افزار جانبی (اجرا در محیط نرم افزار اکسل)
نمایش تمامی فرمول های به کار رفته در فرایند طراحی کف ستون
استفاده از تصاویر گرافیکی جهت فهم بهتر پارامترها
رعایت تمامی بندهای آیین نامه ای در طراحی کف ستون
انطباق با ویرایش پنجم مبحث دهم مقررات ملی ساختمان
مراحل طراحی کف ستون:

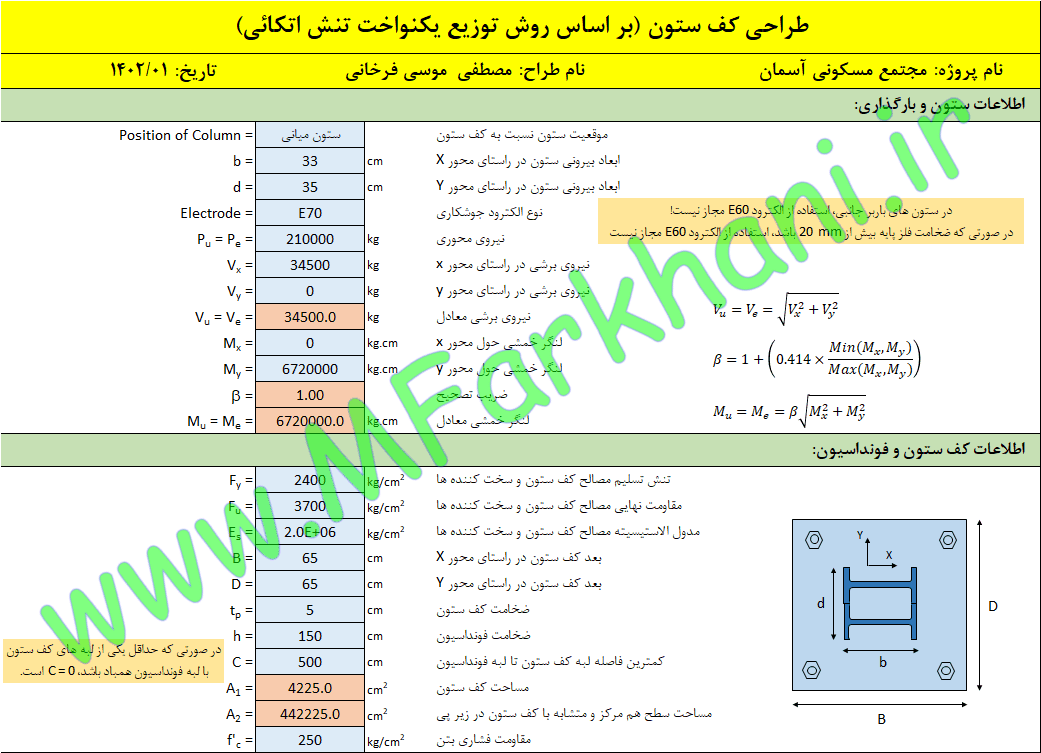

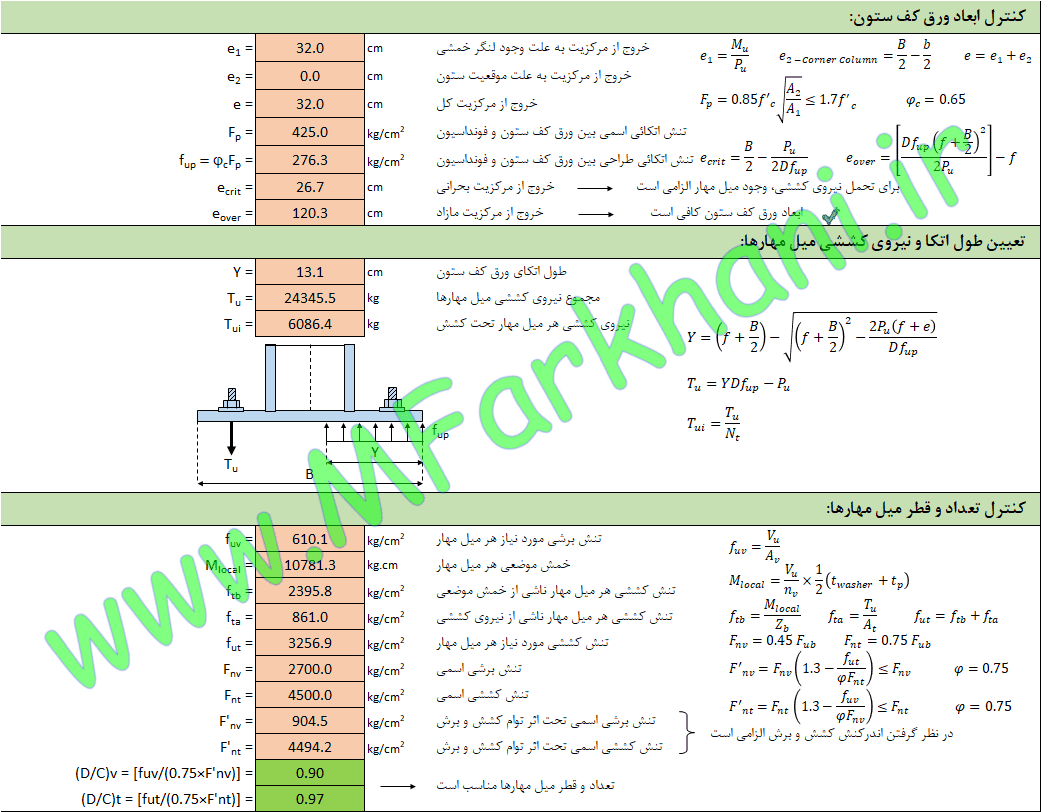

کنترل ابعاد ورق کف ستون
تعیین طول اتکا و نیروی کششی میل مهارها
کنترل تعداد و قطر میل مهارها

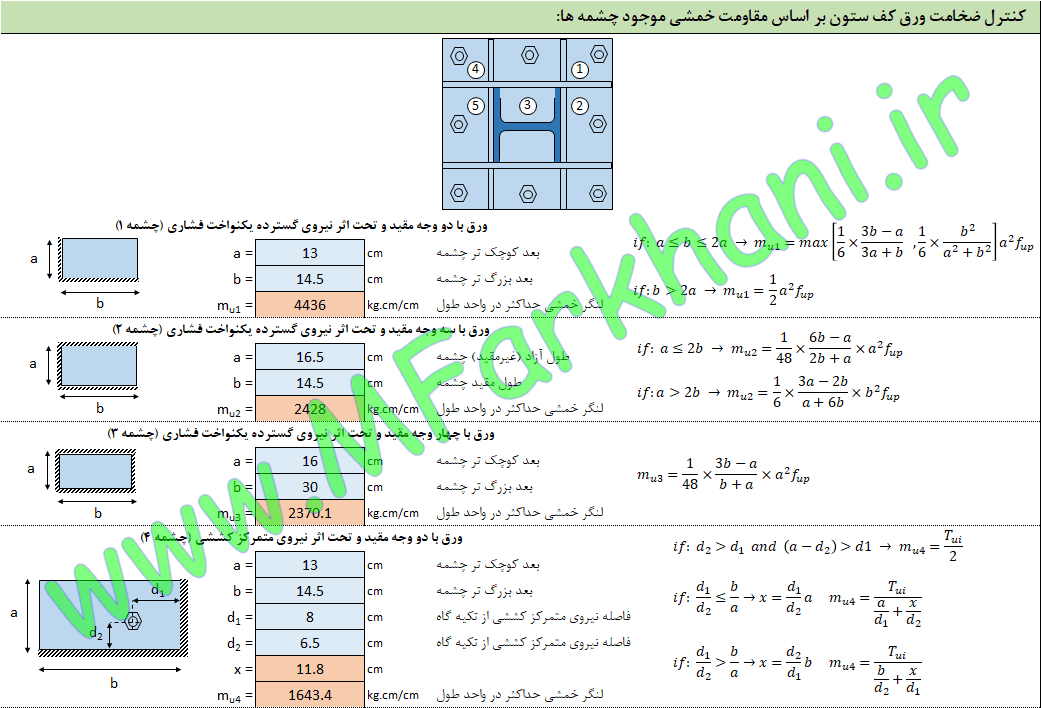

کنترل ضخامت ورق کف ستون بر اساس مقاومت خمشی موجود چشمه ها

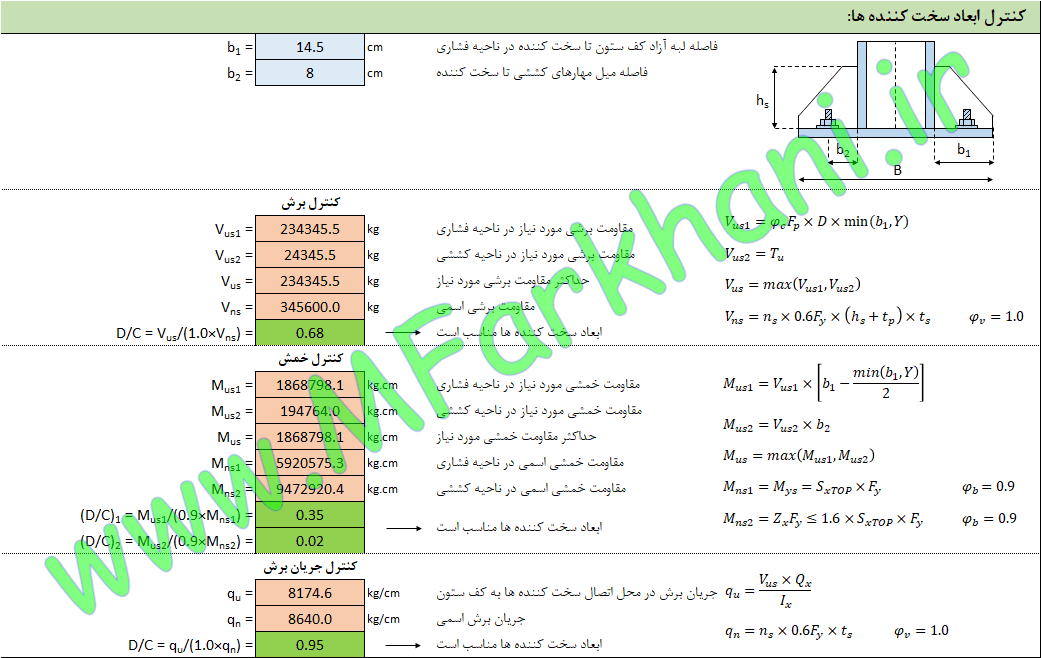

کنترل ابعاد سخت کننده ها از نظر مقاومت برشی، مقاومت خمشی و جریان برش

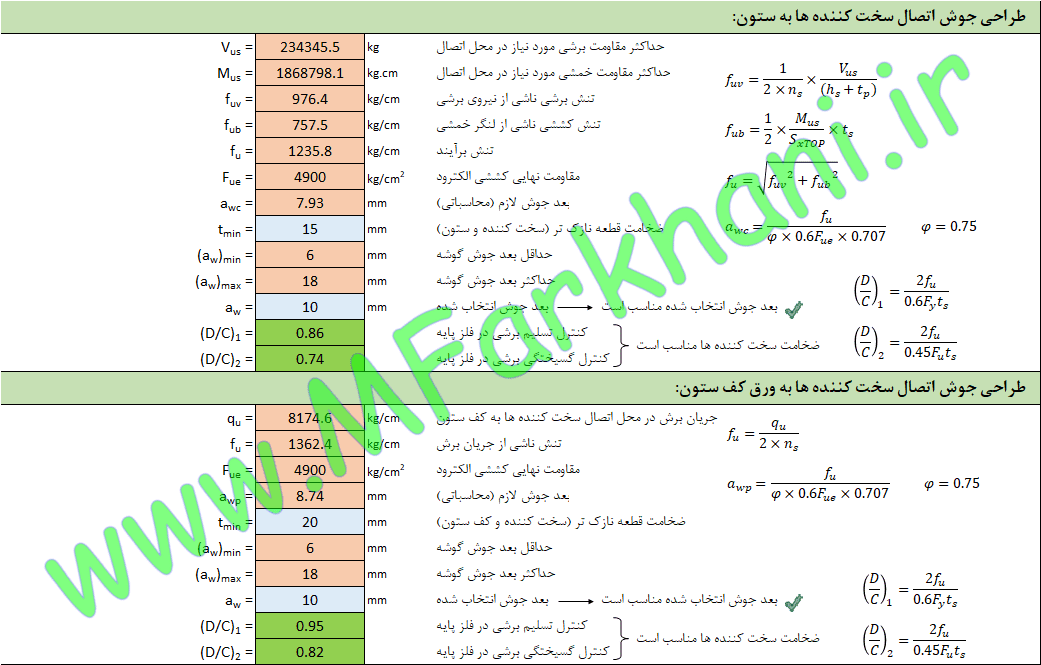

طراحی جوش اتصال سخت کننده ها به ستون
طراحی جوش اتصال سخت کننده ها به ورق کف ستون
منابع مورد استفاده در فایل طراحی کف ستون:
مبحث دهم مقررات ملی ساختمان (ویرایش پنجم – 1401)
کتاب اصول و مبانی طراحی سازه های فولادی (جلد چهارم) نوشته دکتر اباذر اصغری
