طراحی اتصالات پیچی همواره یکی از چالش های طراحان سازه در فرایند طراحی سازه های فولادی بوده است. برای طراحی اتصالات پیچی می توان از نرم افزارهای مختلف همچون IDEA StatiCa استفاده کرد. استفاده از این نرم افزارها نیازمند آشنایی کاربر با محیط نرم افزار و صرف وقت و زمان زیاد جهت یادگیری آن است. از طرفی خروجی این نرم افزارها در بسیاری از موارد با ضوابط و بندهای مبحث دهم مطابقت کامل ندارد.
بهترین راه برای طراحی اتصالات پیچی، استفاده از فایل های آماده اکسل است که با دقت زیادی برنامه نویسی شده باشد. با کمک محصول حاضر می توانید اتصال گیردار پیچی با ورق های روسری و زیرسری (که به اتصال BFP معروف است) را در کمترین زمان ممکن و با دقت صددرصدی طراحی نمایید.
اتصال BFP از طریق جوش دادن ورق های روسری و زیرسری به بال ستون و پیچ کردن آن ها به بال تیر ساخته می شود. ضمناً در این نوع اتصال، جان تیر نیز از طریق یک ورق تکی به بال ستون متصل می شود. همچنین به منظور تقویت بال و جان ستون، ممکن است از ورق های پیوستگی و ورق های مضاعف نیز استفاده شود.
با کمک محصول حاضر، می توانید به سادگی اتصال گیردار پیچی با ورق روسری و زیرسری (BFP) را با رعایت تمامی بندهای مبحث دهم (ویرایش 1401) طراحی نمایید. خروجی ها و نتایج طراحی با مثال های متعدد مورد بررسی قرار گرفته است.
دانلود مجموعه فایل اکسل طراحی اتصالات جوشی با 40 درصد تحفیف
دانلود مجموعه فایل اکسل طراحی اتصالات پیچی با 45 درصد تحفیف
لازم به ذکر است که به منظور اتصال گیردار پیچی تیر به ستون می توان از جزئیات دیگر همچون اتصال BUEEP و اتصال BSEEP نیز استفاده کرد که فایل اکسل طراحی این اتصالات در سایت موجود است
ویژگی های فایل اکسل طراحی اتصال گیردار پیچی با ورق روسری و زیرسری:
محیط ساده و کاربر پسند
عدم نیاز به نصب نرم افزار جانبی (اجرا در محیط نرم افزار اکسل)
امکان انتخاب پروفیل های جدول اشتال برای تیر و ستون
امکان انتخاب و وارد کردن مشخصات تیر ورق برای پروفیل تیر
امکان انتخاب و وارد کردن مشخصات ستون قوطی شکل برای پروفیل ستون
طراحی ورق های پیوستگی و ورق های مضاعف در صورت نیاز
نمایش تمامی فرمول های به کار رفته در فرایند طراحی اتصال گیردار پیچی با ورق روسری و زیرسری
استفاده از تصاویر گرافیکی جهت فهم بهتر پارامترها
امکان خروجی گرفتن از نتایج و جایگذاری در دفترچه محاسبات (با قابلیت Copy-Paste)
رعایت تمامی بندهای آیین نامه ای در طراحی اتصال گیردار پیچی با ورق روسری و زیرسری
انطباق کامل با ویرایش پنجم مبحث دهم مقررات ملی ساختمان (ویرایش 1401)
مراحل طراحی اتصال گیردار پیچی با ورق روسری و زیرسری:

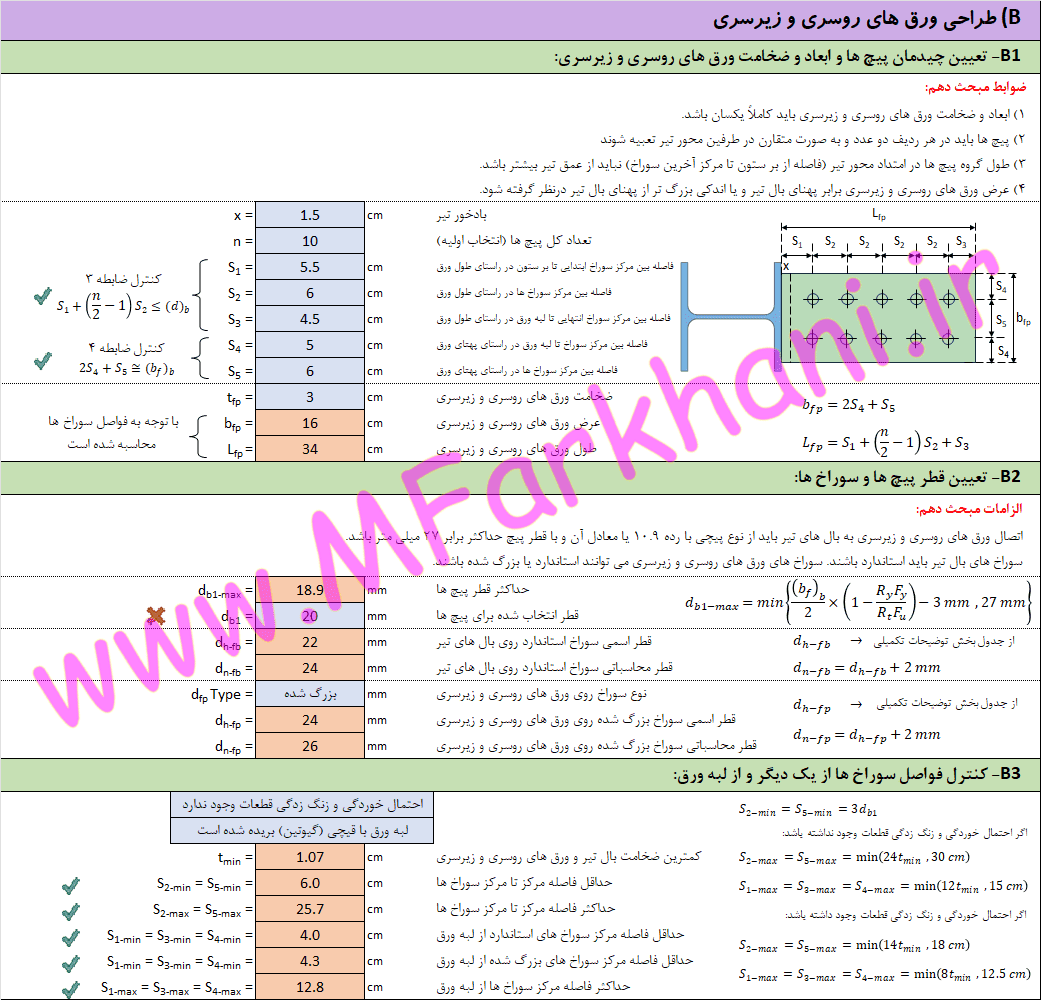

1) طراحی ورق های روسری و زیرسری

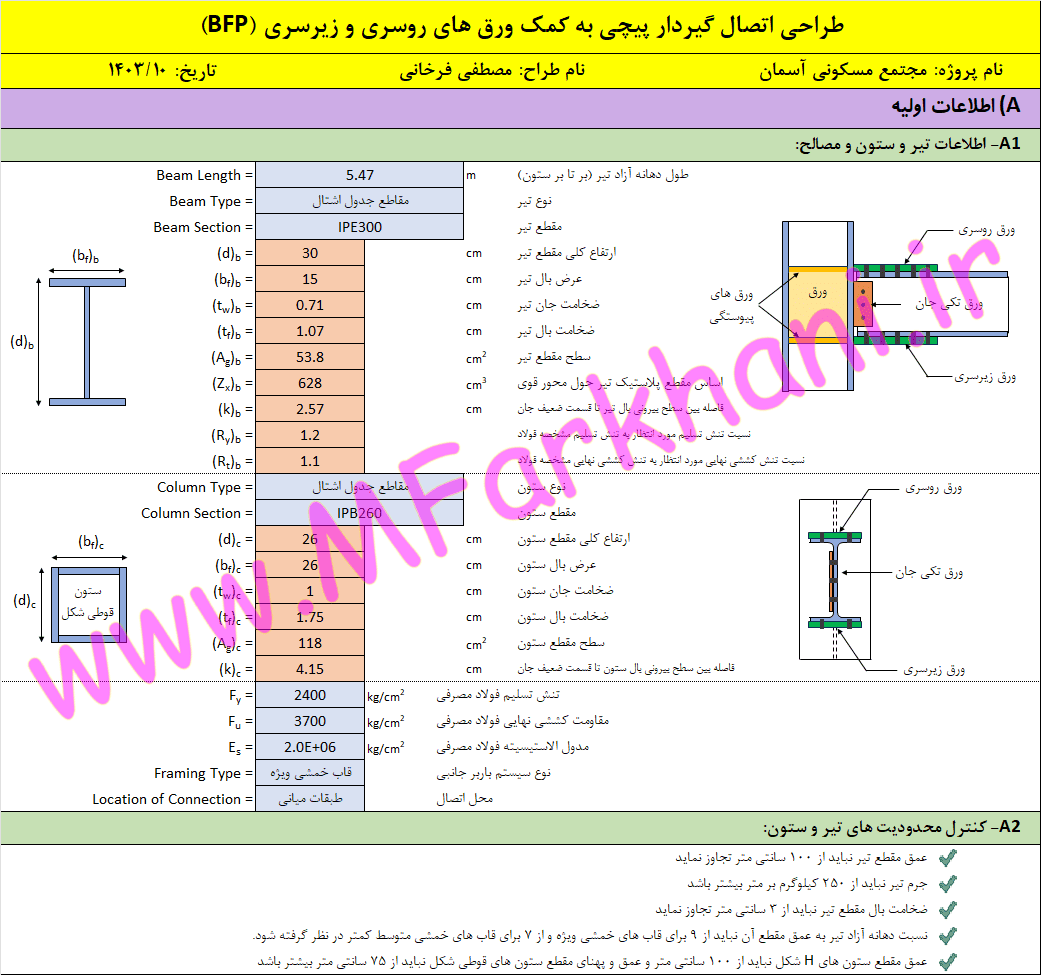

کنترل محدودیت های تیر و ستون
تعیین چیدمان پیچ ها و ابعاد و ضخامت ورق های روسری و زیرسری
تعیین قطر پیچ ها و سوراخ ها
کنترل فواصل سوراخ ها از یک دیگر و از لبه ورق

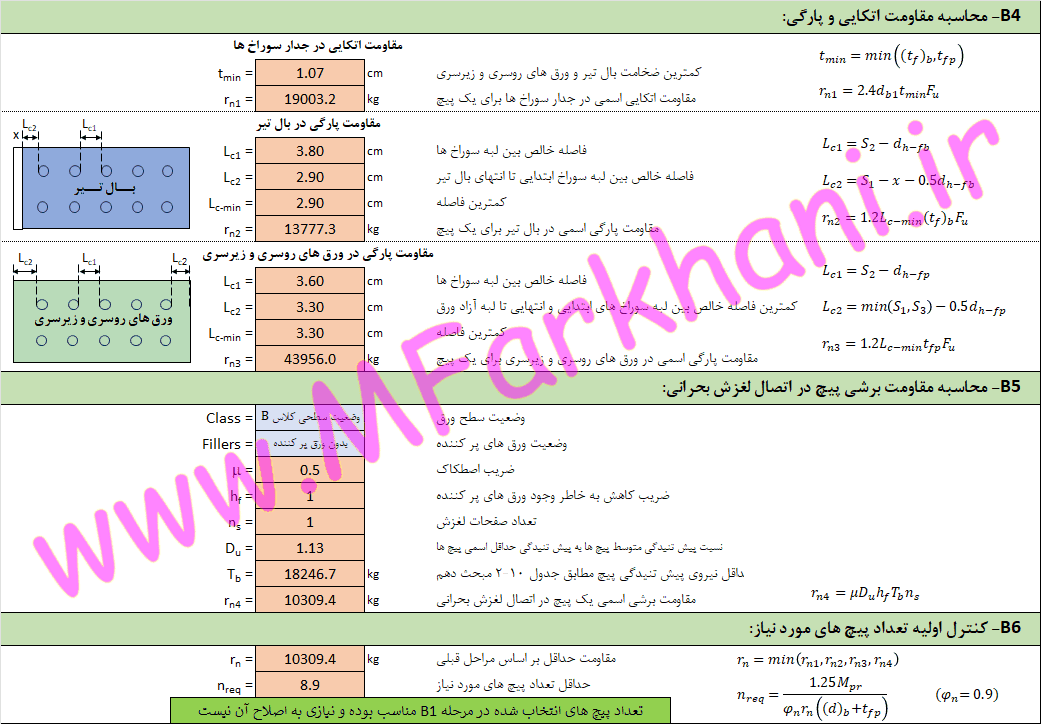

محاسبه مقاومت اتکایی و پارگی
محاسبه مقاومت برشی پیچ در اتصال لغزش بحرانی
کنترل اولیه تعداد پیچ های مورد نیاز

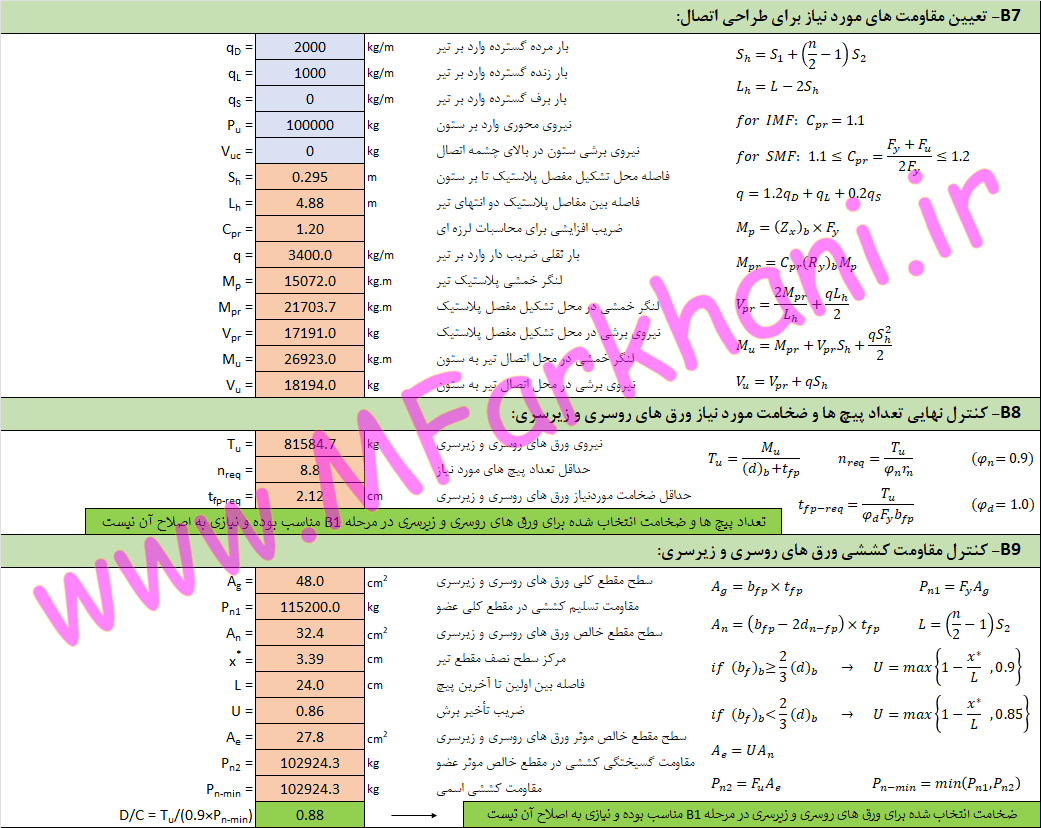

تعیین مقاومت های مورد نیاز برای طراحی اتصال
کنترل نهایی تعداد پیچ ها و ضخامت مورد نیاز ورق های روسری و زیرسری
کنترل مقاومت کششی ورق های روسری و زیرسری

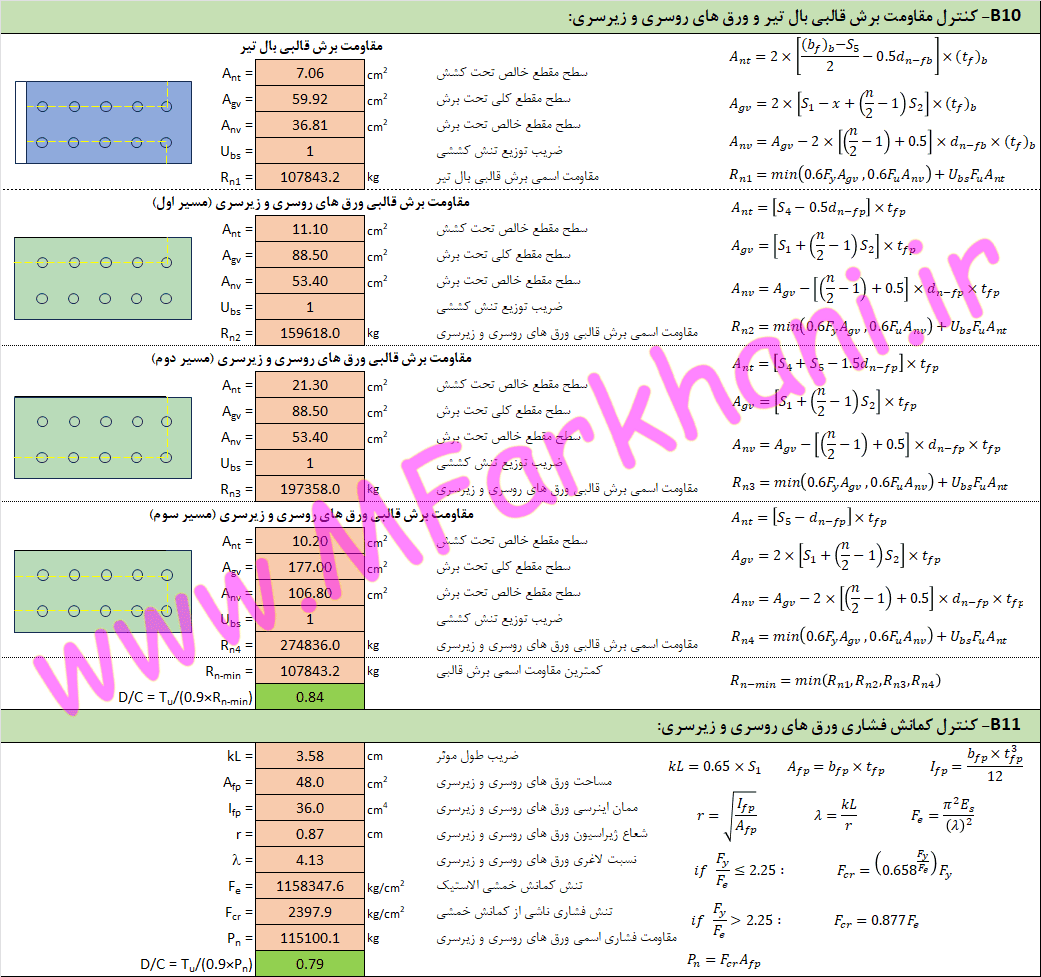

کنترل مقاومت برش قالبی بال تیر و ورق های روسری و زیرسری
کنترل کمانش فشاری ورق های روسری و زیرسری

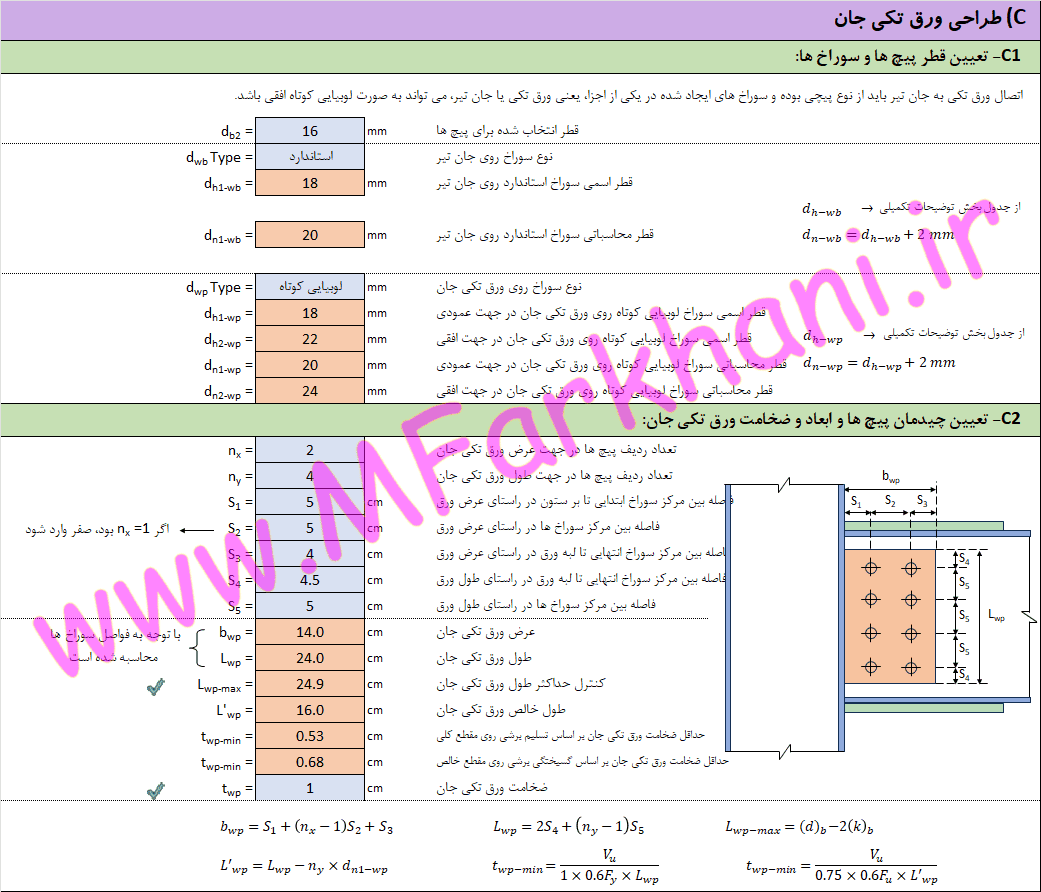

2) طراحی ورق تکی جان
تعیین قطر پیچ ها و سوراخ ها
تعیین چیدمان پیچ ها و ابعاد و ضخامت ورق تکی جان
کنترل فواصل سوراخ ها از یک دیگر و از لبه ورق
کنترل مقاومت برشی پیچ ها

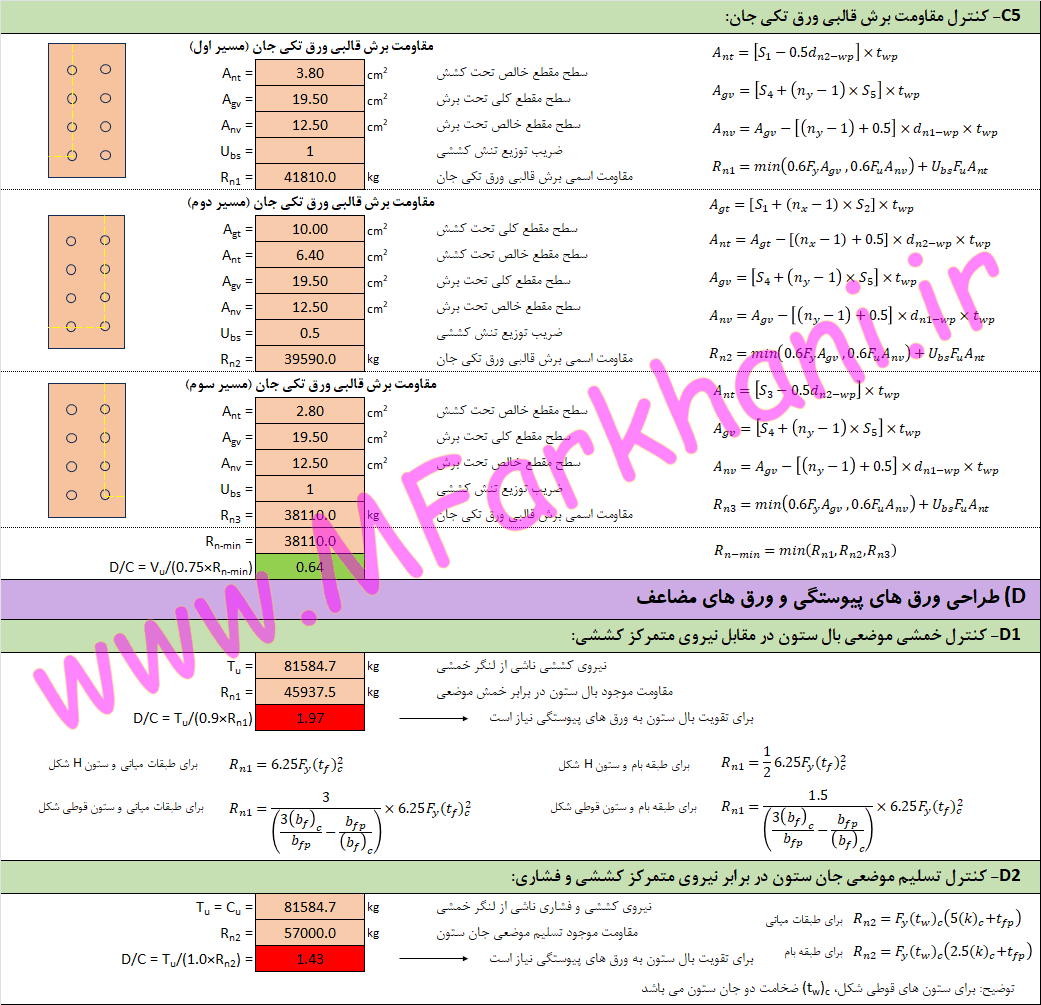

کنترل مقاومت برش قالبی ورق تکی جان
3) طراحی ورق های پیوستگی و ورق های مضاعف
کنترل خمشی موضعی بال ستون در مقابل نیروی متمرکز کششی
کنترل تسلیم موضعی جان ستون در برابر نیروی متمرکز کششی و فشاری

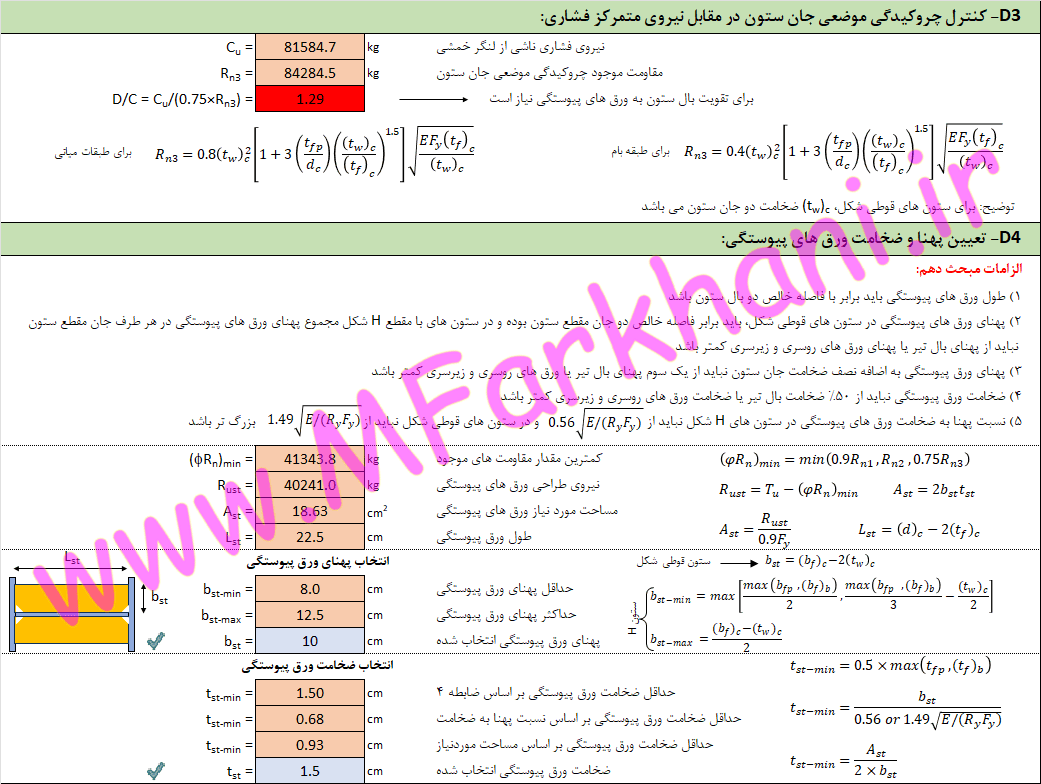

کنترل چروکیدگی موضعی جان ستون در مقابل نیروی متمرکز فشاری
تعیین پهنا و ضخامت ورق های پیوستگی

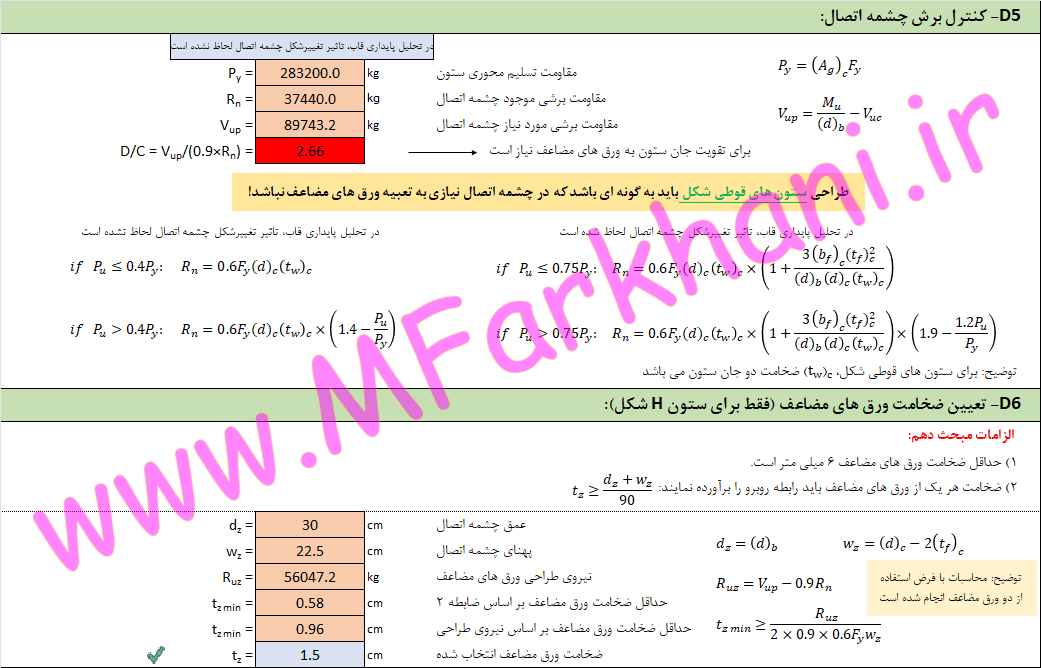

کنترل برش چشمه اتصال
تعیین ضخامت ورق های مضاعف
منابع مورد استفاده در فایل طراحی اتصال گیردار پیچی با ورق روسری و زیرسری:
مبحث دهم مقررات ملی ساختمان (ویرایش پنجم – 1401)
کتاب طراحی انواع اتصالات سازه های فولادی نوشته دکتر نادر فنائی
آیین نامه اتصالات پیش تایید شده AISC358-2022 (Prequalified Connections)
