فایل اکسل طراحی وصله پیچی تیر (طراحی اتصال درختی)

توضیحات

در ساخت و اجرای سازه های فولادی، گاهی اوقات به دلایل متعدد مجبور هستیم نیمرخ های نورد شده یا تیرورق ها را به یکدیگر وصله نماییم. وصله تیرها بسته به طراحی و اجرای پروژه می تواند به دو صورت وصله پیچی یا وصله جوشی انجام شود.

فرایند طراحی وصله پیچی تیر شامل محاسبات و کنترل های مختلف مانند کنترل مقاومت برشی پیچ ها، کنترل مقاومت اتکایی، کنترل مقاومت پارگی، کنترل مقاومت برشی قالبی و … است که باید به دقت و بر اساس ضوابط مبحث دهم مقررات ملی ساختمان انجام شود.

بهترین راه برای طراحی اتصالات پیچی، استفاده از فایل های آماده اکسل است که با دقت زیادی برنامه نویسی شده باشد. با کمک محصول حاضر می توانید وصله پیچی تیر را در کمترین زمان ممکن و با دقت صددرصدی طراحی نمایید.

وصله پیچی تیرها را می توان به دو حالت یک ورق وصله در هر بال یا سه ورق وصله در هر بال طراحی و اجرا کرد که در محصول ارائه شده هر دو حالت مذکور در نظر گرفته شده است.

با کمک محصول حاضر، می توانید به سادگی وصله پیچی تیر را با رعایت تمامی بندهای مبحث دهم (ویرایش 1401) طراحی نمایید. خروجی ها و نتایج طراحی با مثال های متعدد مورد بررسی قرار گرفته است.

دانلود مجموعه فایل اکسل طراحی اتصالات جوشی با 40 درصد تحفیف

دانلود مجموعه فایل اکسل طراحی اتصالات پیچی با 45 درصد تحفیف

لازم به ذکر است که به منظور طراحی وصله جوشی تیر می توانید از محصول دیگری که در سایت ارائه شده است، استفاده نمایید.

ویژگی های فایل اکسل طراحی وصله پیچی تیر:

محیط ساده و کاربر پسند
عدم نیاز به نصب نرم افزار جانبی (اجرا در محیط نرم افزار اکسل)
امکان طراحی وصله پیچی تیر با یک ورق وصله در هر بال یا سه ورق وصله در هر بال
امکان طراحی وصله پیچی تیر در دو حالت اتصال پیش تنیده و اتصال لغزش بحرانی
امکان انتخاب پروفیل های جدول اشتال برای تیر
امکان انتخاب و وارد کردن مشخصات تیر ورق برای پروفیل تیر
نمایش تمامی فرمول های به کار رفته در فرایند طراحی وصله پیچی تیر
استفاده از تصاویر گرافیکی جهت فهم بهتر پارامترها
امکان خروجی گرفتن از نتایج و جایگذاری در دفترچه محاسبات (با قابلیت Copy-Paste)
رعایت تمامی بندهای آیین نامه ای در طراحی وصله پیچی تیر
انطباق کامل با ویرایش پنجم مبحث دهم مقررات ملی ساختمان (ویرایش 1401)

مراحل طراحی وصله پیچی تیر:

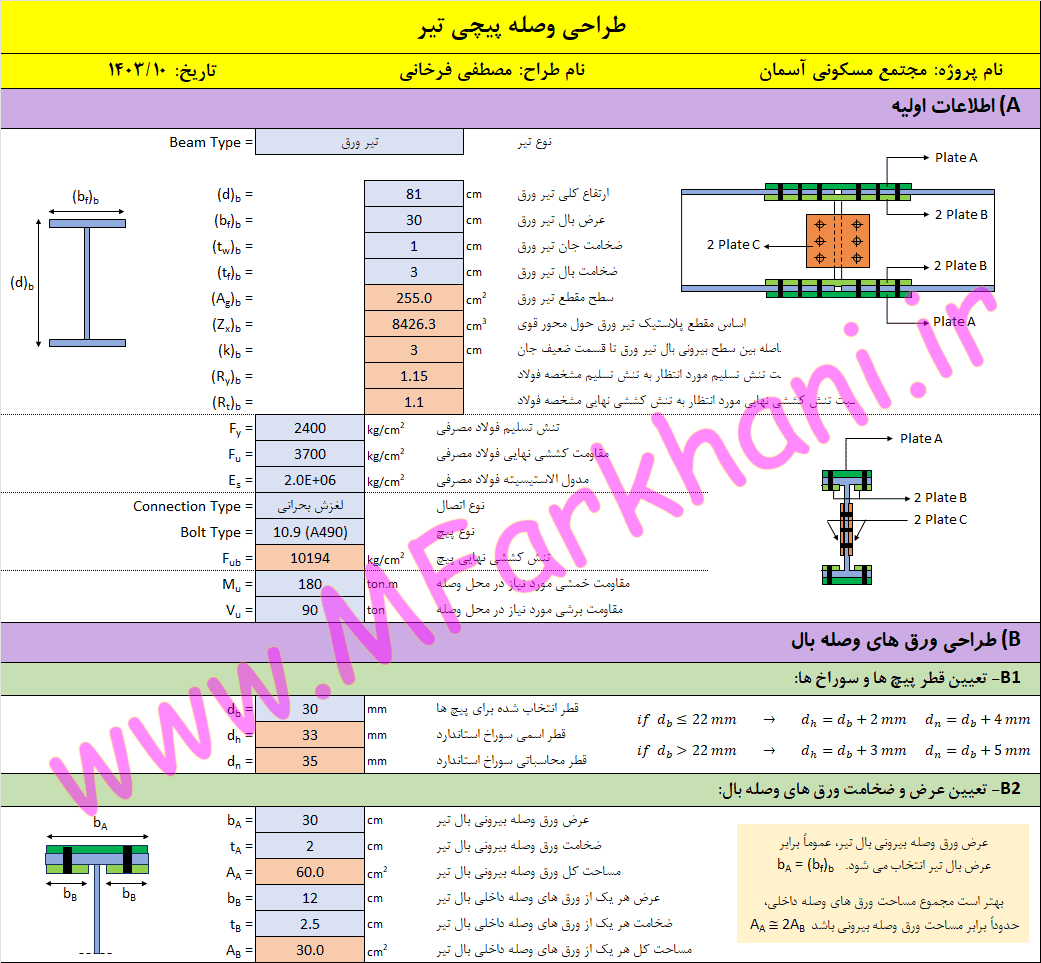

1) طراحی ورق های وصله بال

تعیین قطر پیچ ها و سوراخ ها
تعیین عرض و ضخامت ورق های وصله بال

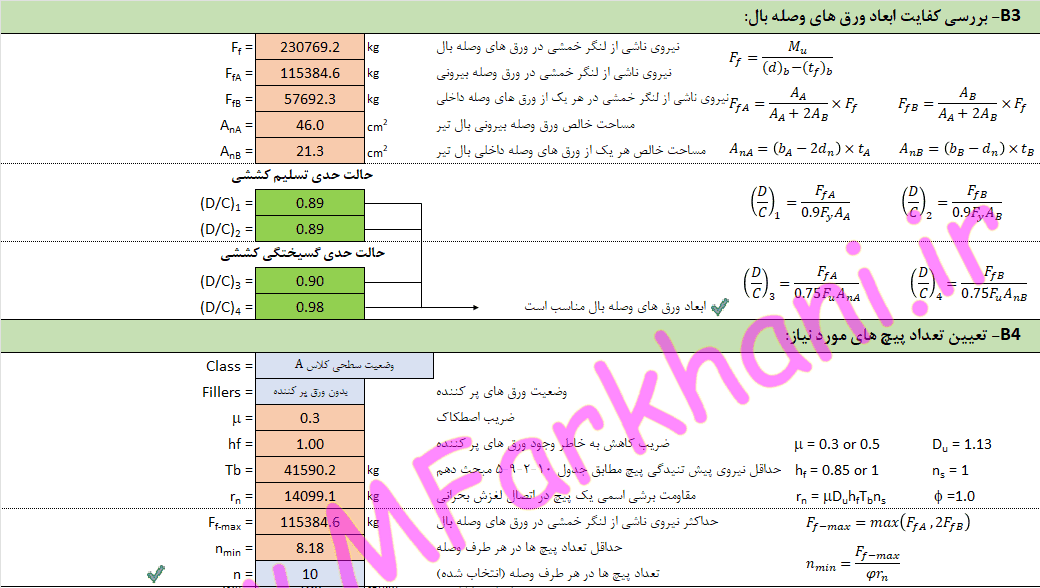

بررسی کفایت ابعاد ورق های وصله بال
تعیین تعداد پیچ های مورد نیاز

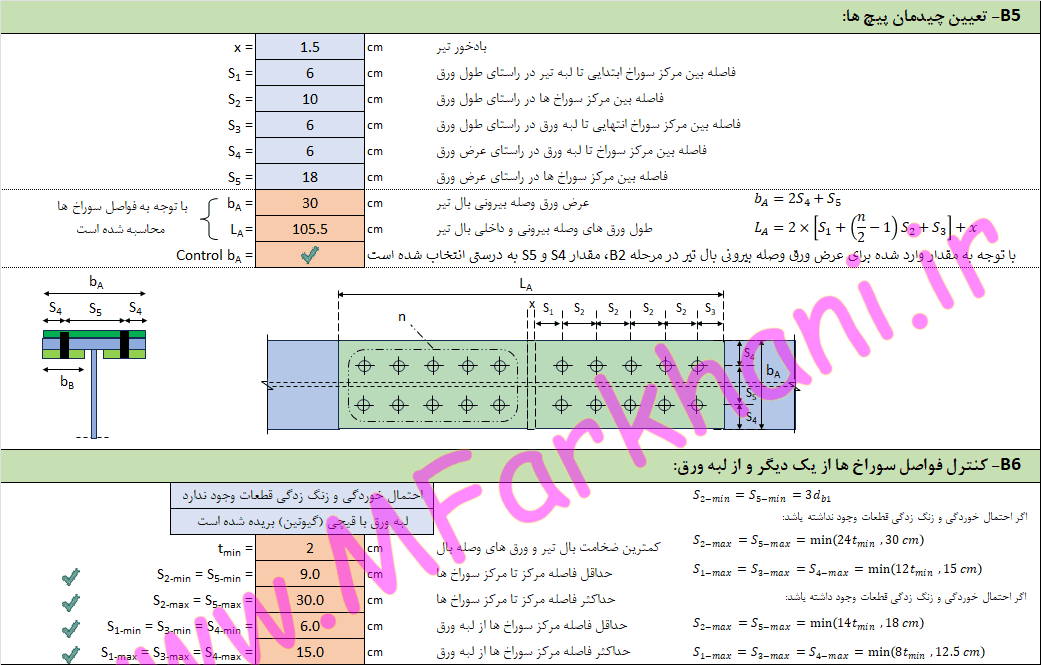

تعیین چیدمان پیچ ها
کنترل فواصل سوراخ ها از یک دیگر و از لبه ورق

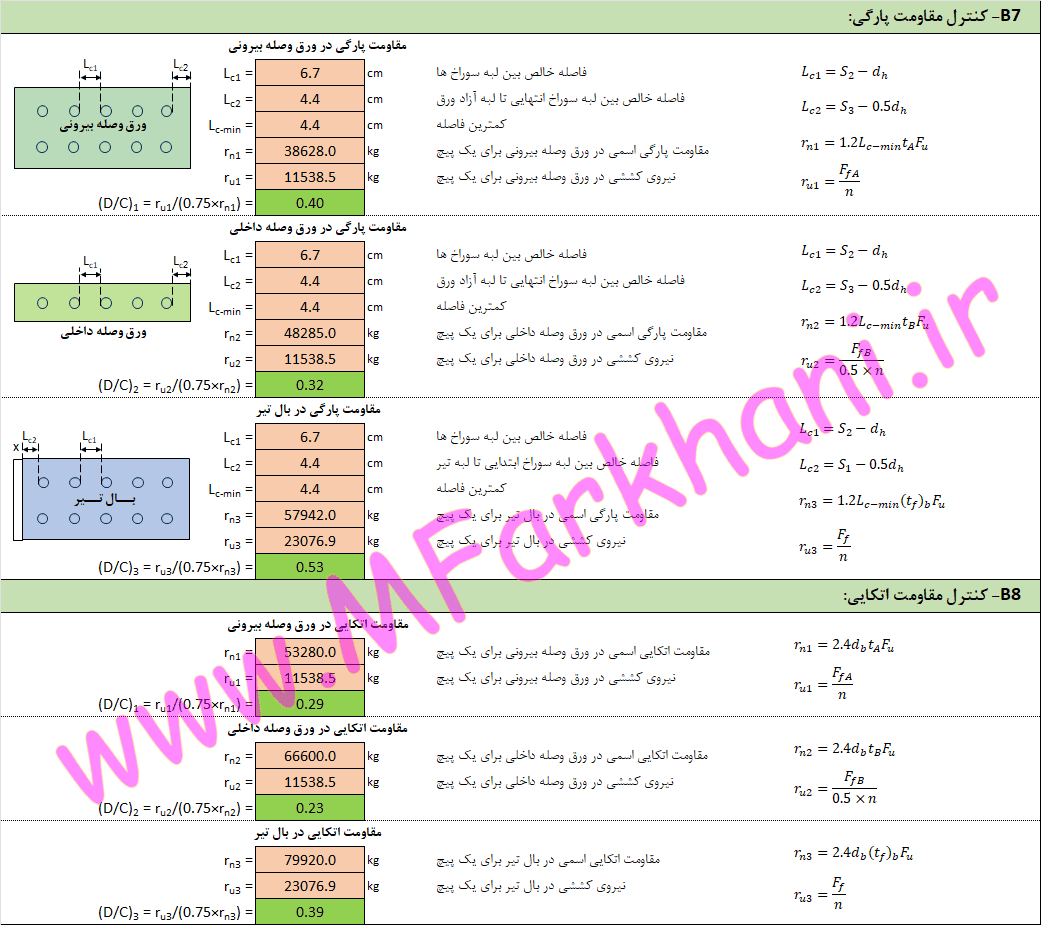

کنترل مقاومت پارگی و اتکایی

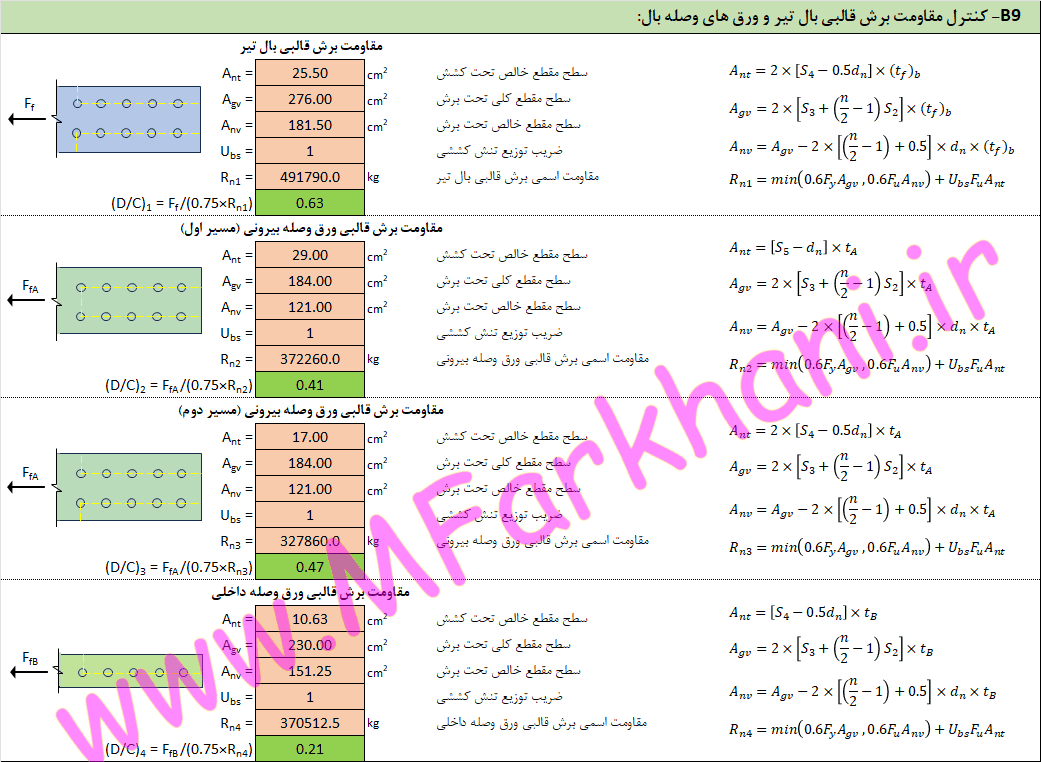

کنترل مقاومت برش قالبی بال تیر و ورق های وصله بال

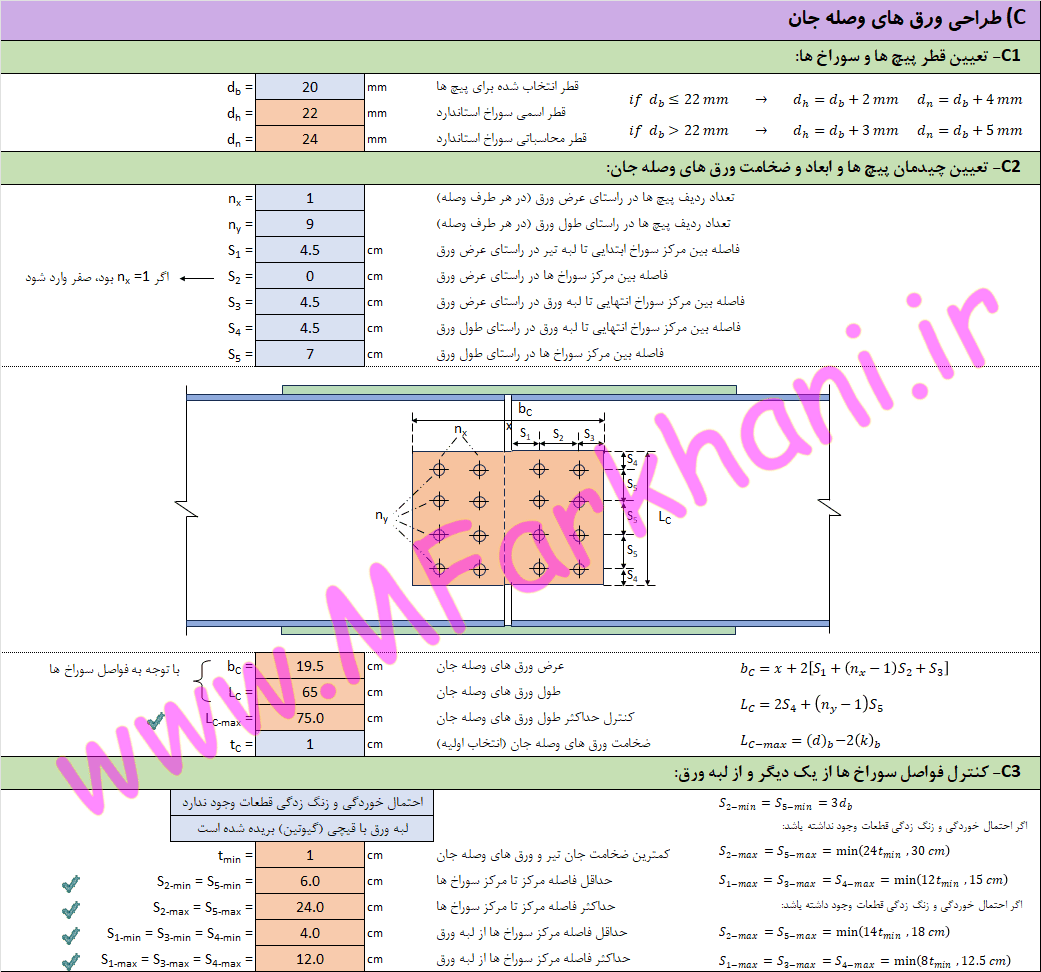

2) طراحی ورق های وصله جان

تعیین قطر پیچ ها و سوراخ ها
تعیین چیدمان پیچ ها و ابعاد و ضخامت ورق های وصله جان
کنترل فواصل سوراخ ها از یک دیگر و از لبه ورق

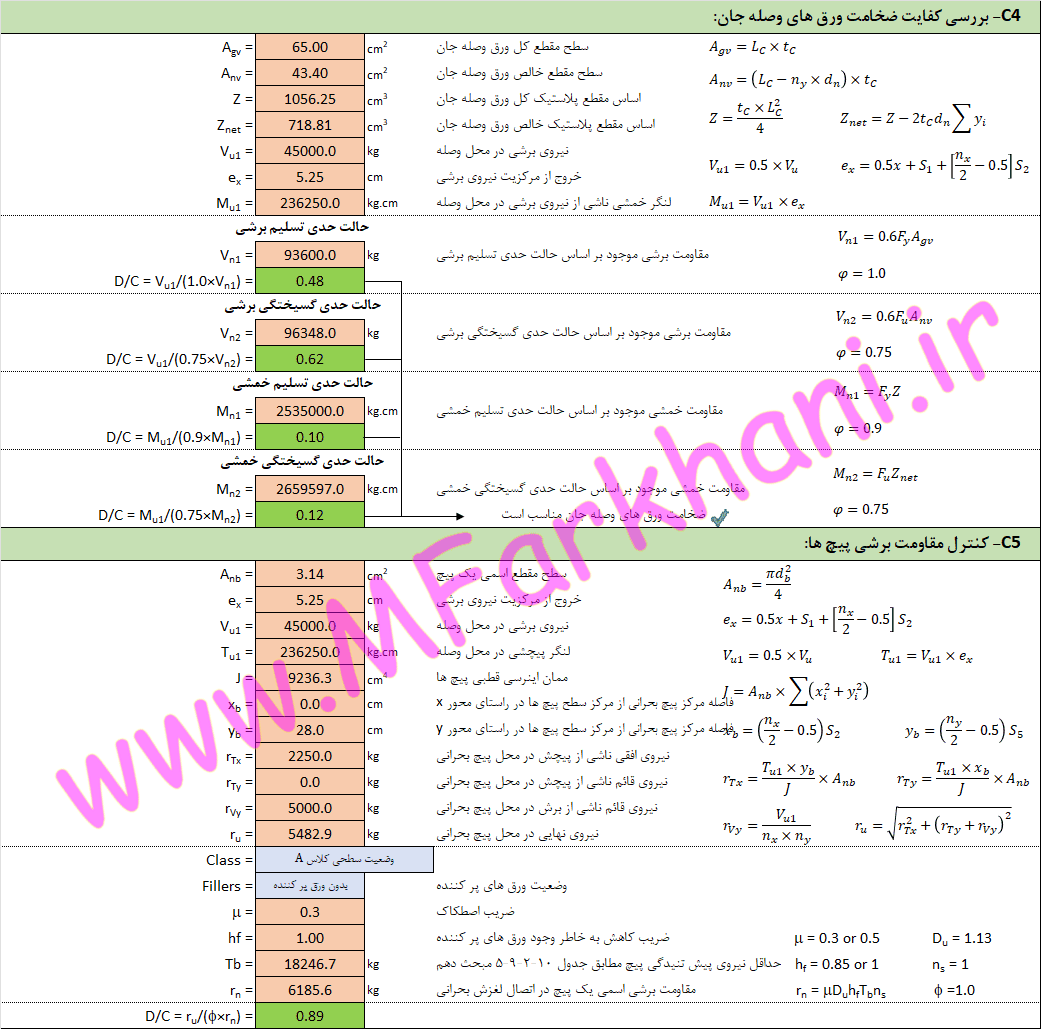

بررسی کفایت ضخامت ورق های وصله جان
کنترل مقاومت برشی پیچ ها

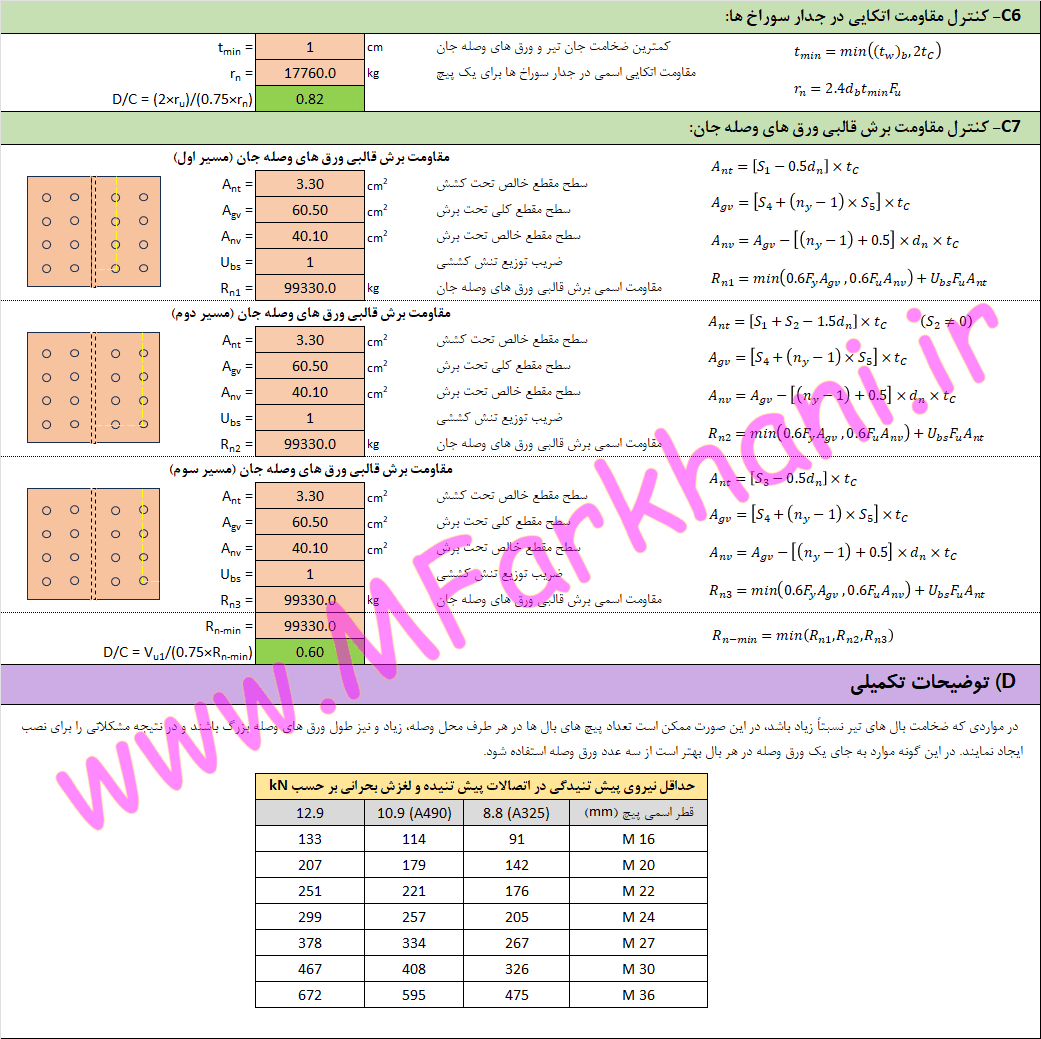

کنترل مقاومت اتکایی در جدار سوراخ ها
کنترل مقاومت برش قالبی ورق های وصله جان

منابع مورد استفاده در فایل طراحی وصله پیچی تیر:

مبحث دهم مقررات ملی ساختمان (ویرایش پنجم – 1401)
کتاب طراحی سازه های فولادی (جلد چهارم) نوشته دکتر اباذر اصغری
