اکسل طراحی اتصال فلنجی یا ورق انتهایی چهار پیچی بدون ورق لچکی (BUEEP)

توضیحات

طراحی اتصالات پیچی همواره یکی از چالش های طراحان سازه در فرایند طراحی سازه های فولادی بوده است. برای طراحی اتصالات پیچی می توان از نرم افزارهای مختلف همچون IDEA StatiCa استفاده کرد. استفاده از این نرم افزارها نیازمند آشنایی کاربر با محیط نرم افزار و صرف وقت و زمان زیاد جهت یادگیری آن است. از طرفی خروجی این نرم افزارها در بسیاری از موارد با ضوابط و بندهای مبحث دهم مطابقت کامل ندارد.

بهترین راه برای طراحی اتصالات پیچی، استفاده از فایل های آماده اکسل است که با دقت زیادی برنامه نویسی شده باشد. با کمک محصول حاضر می توانید اتصال فلنجی یا ورق انتهایی چهار پیچی بدون ورق لچکی (که به اتصال BUEEP معروف است) را در کمترین زمان ممکن و با دقت صددرصدی طراحی نمایید.

اتصال فلنجی یا ورق انتهایی با جوش دادن تیر به ورق انتهایی در کارخانه و پیچ کردن این ورق به بال ستون در کارگاه ساخته می شود. اتصال فلنجی را می توان به صورت چهار پیچی یا هشت پیچی طراحی و اجرا کرد. هم چنین می توان در این نوع اتصال از ورق های لچکی (سخت کننده) نیز استفاده کرد. به منظور تقویت بال و جان ستون، ممکن است ورق های پیوستگی و ورق های مضاعف نیز مورد استفاده قرار گیرند.

با کمک محصول حاضر، می توانید به سادگی اتصال فلنجی یا ورق انتهایی چهار پیچی بدون ورق لچکی را با رعایت تمامی بندهای مبحث دهم (ویرایش 1401) طراحی نمایید. خروجی ها و نتایج طراحی با مثال های متعدد مورد بررسی قرار گرفته است.

دانلود مجموعه فایل اکسل طراحی اتصالات جوشی با 40 درصد تحفیف

دانلود مجموعه فایل اکسل طراحی اتصالات پیچی با 45 درصد تحفیف

لازم به ذکر است که به منظور اتصال گیردار پیچی تیر به ستون می توان از جزئیات دیگر همچون اتصال BFP و اتصال BSEEP نیز استفاده کرد که فایل اکسل طراحی این اتصالات در سایت موجود است

ویژگی های فایل اکسل طراحی اتصال فلنجی یا ورق انتهایی چهار پیچی:

محیط ساده و کاربر پسند
عدم نیاز به نصب نرم افزار جانبی (اجرا در محیط نرم افزار اکسل)

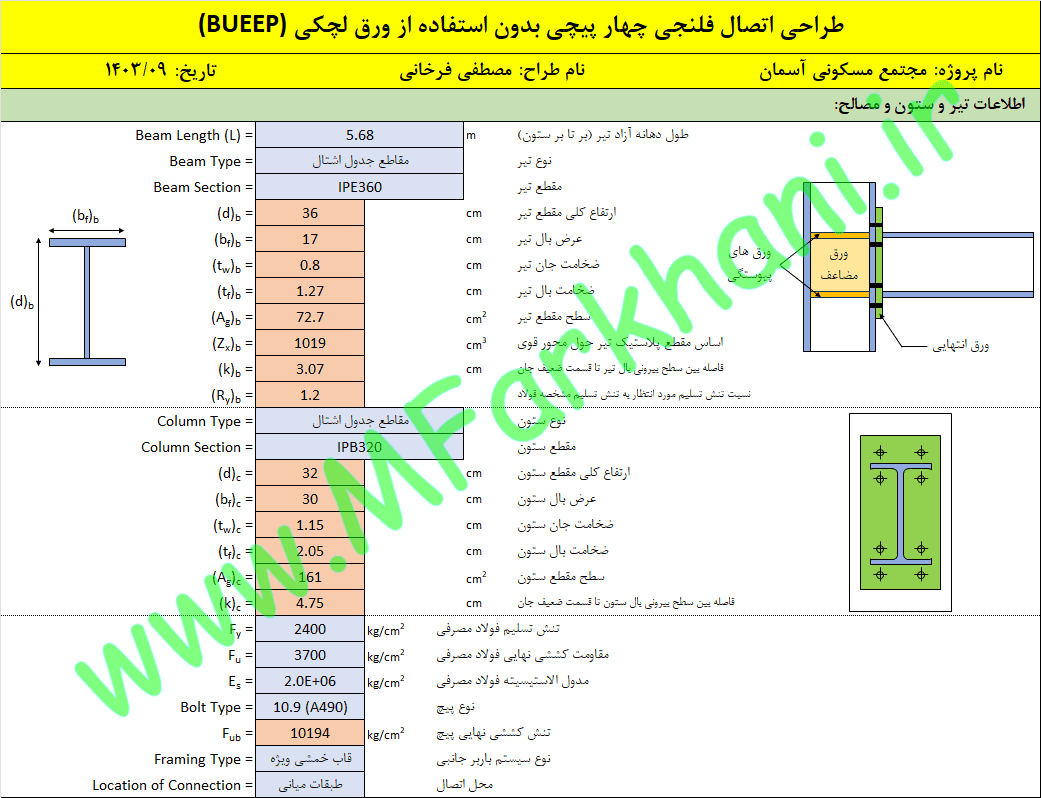

امکان انتخاب پروفیل های جدول اشتال برای تیر و ستون
امکان انتخاب و وارد کردن مشخصات تیر ورق برای پروفیل تیر
امکان انتخاب و وارد کردن مشخصات ستون H شکل ساخته شده از ورق برای پروفیل ستون
طراحی ورق های پیوستگی و ورق های مضاعف در صورت نیاز
نمایش تمامی فرمول های به کار رفته در فرایند طراحی اتصال فلنجی یا ورق انتهایی چهار پیچی
استفاده از تصاویر گرافیکی جهت فهم بهتر پارامترها
امکان خروجی گرفتن از نتایج و جایگذاری در دفترچه محاسبات (با قابلیت Copy-Paste)
رعایت تمامی بندهای آیین نامه ای در طراحی اتصال فلنجی یا ورق انتهایی چهار پیچی
انطباق کامل با ویرایش پنجم مبحث دهم مقررات ملی ساختمان (ویرایش 1401)

مراحل طراحی اتصال فلنجی یا ورق انتهایی چهار پیچی:

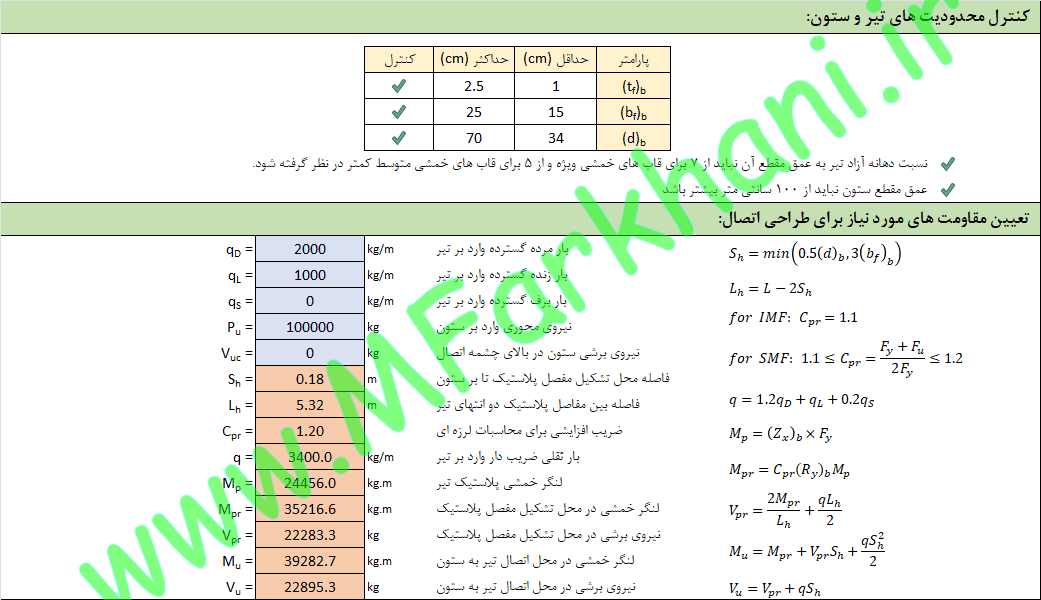

کنترل محدودیت های تیر و ستون
تعیین مقاومت های مورد نیاز برای طراحی اتصال

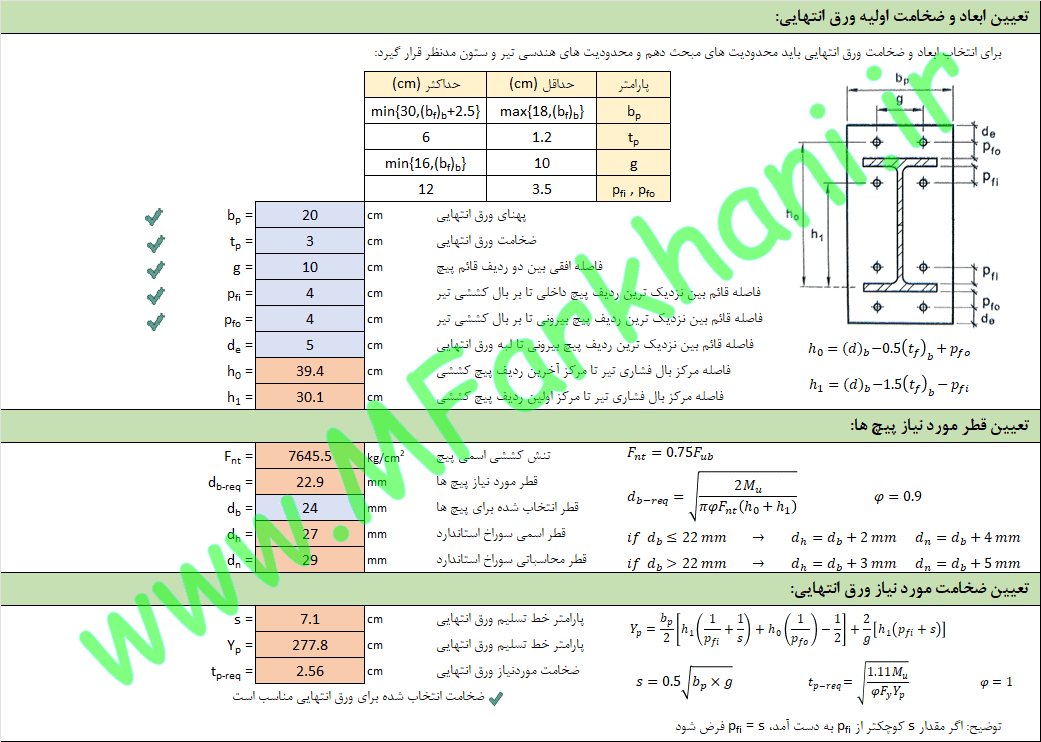

تعیین ابعاد و ضخامت اولیه ورق انتهایی
تعیین قطر مورد نیاز پیچ ها
تعیین ضخامت مورد نیاز ورق انتهایی

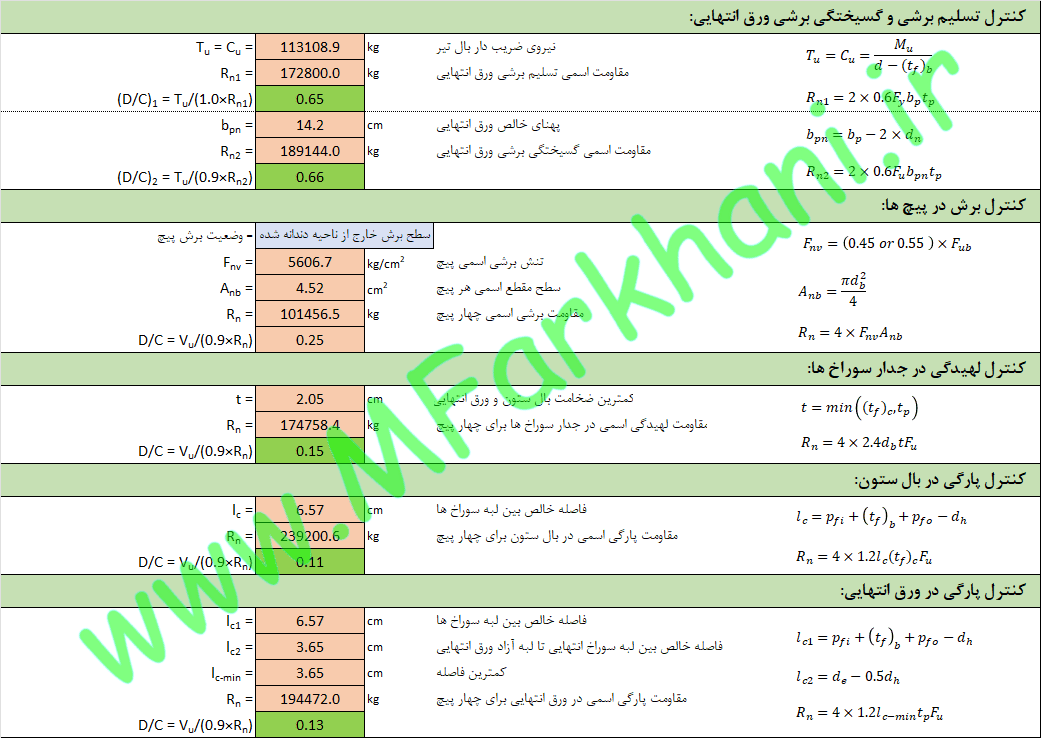

کنترل تسلیم برشی و گسیختگی برشی ورق انتهایی
کنترل برش در پیچ ها
کنترل لهیدگی در جدار سوراخ ها
کنترل پارگی در بال ستون
کنترل پارگی در ورق انتهایی

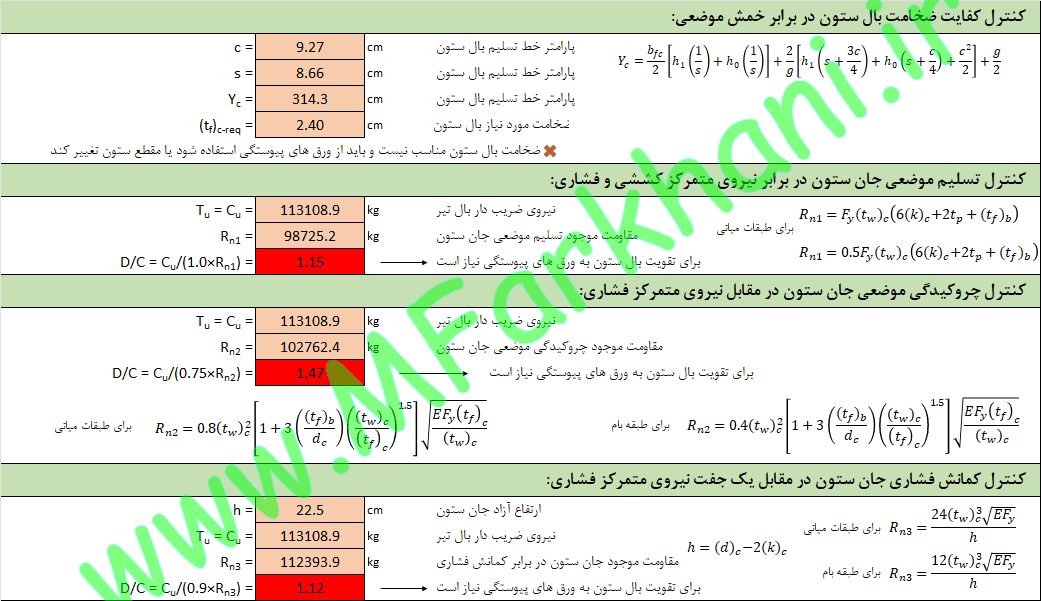

کنترل کفایت ضخامت بال ستون در برابر خمش موضعی
کنترل تسلیم موضعی جان ستون در برابر نیروی متمرکز کششی و فشاری
کنترل چروکیدگی موضعی جان ستون در مقابل نیروی متمرکز فشاری
کنترل کمانش فشاری جان ستون در مقابل یک جفت نیروی متمرکز فشاری

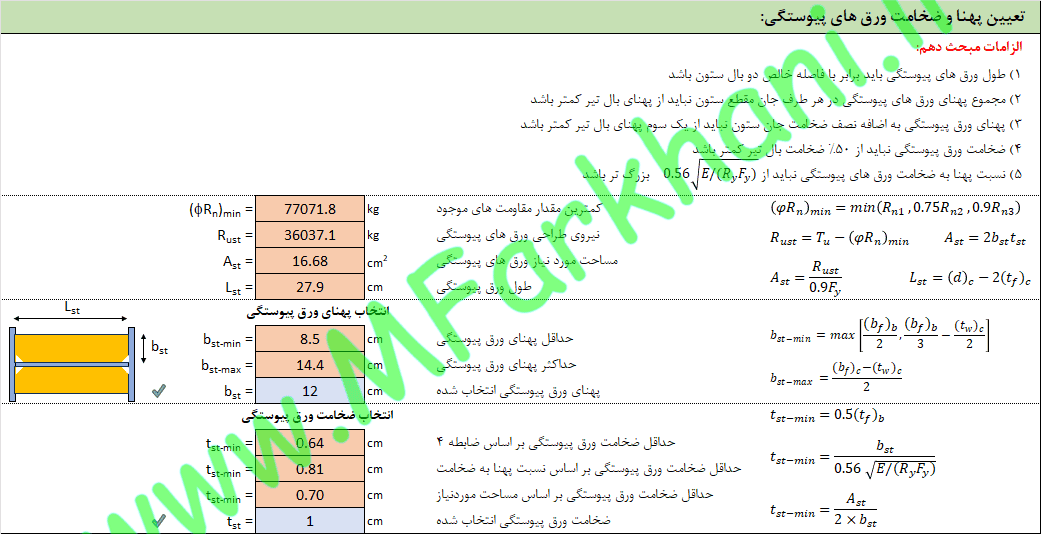

تعیین پهنا و ضخامت ورق های پیوستگی

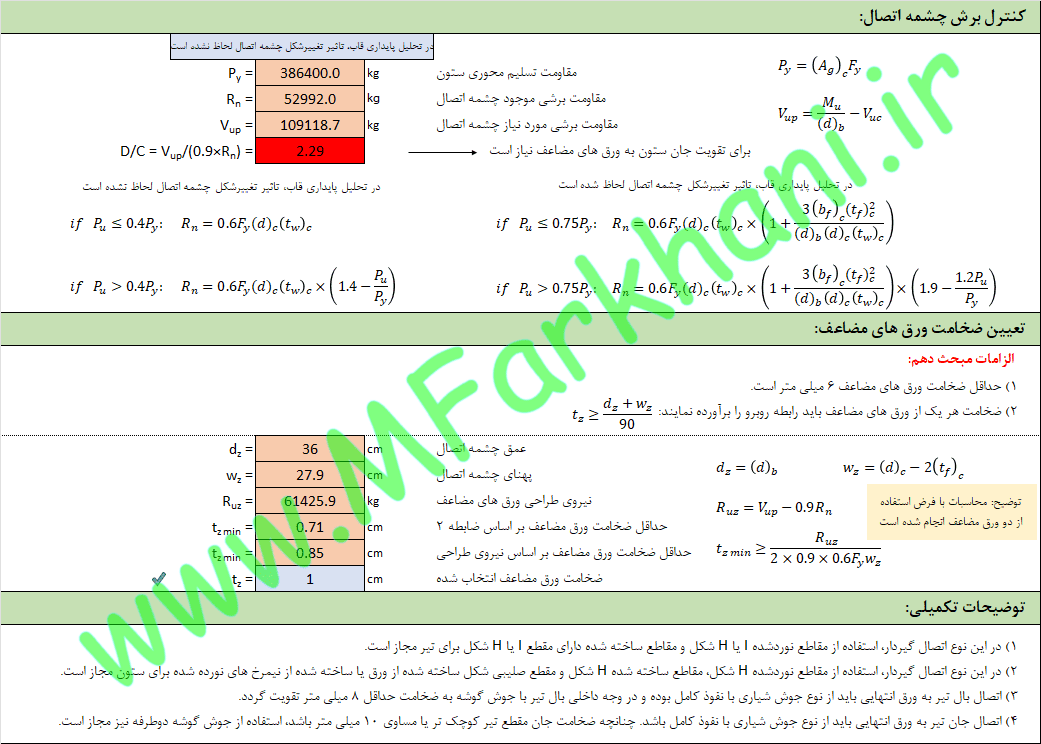

کنترل برش چشمه اتصال
تعیین ضخامت ورق های مضاعف

منابع مورد استفاده در فایل طراحی اتصال فلنجی یا ورق انتهایی چهار پیچی:

مبحث دهم مقررات ملی ساختمان (ویرایش پنجم – 1401)
کتاب اصول و مبانی طراحی سازه های فولادی (جلد چهارم) نوشته دکتر اباذر اصغری
کتاب طراحی انواع اتصالات سازه های فولادی نوشته دکتر نادر فنائی
