توضیحات
در سازه های فولادی با سیستم باربر جانبی از نوع قاب خمشی، اتصالات تیر به ستون باید به صورت گیردار طراحی و اجرا شود. اتصال گیردار تیر به ستون را می توان با جزئیات مختلفی اجرا کرد که فهرست کامل آن ها در فصل سوم مبحث دهم مقررات ملی ساختمان بیان شده است.
یکی از انواع اتصالات گیردار تیر به ستون، اتصال گیردار تیر با مقطع کاهش یافته می باشد که به اتصال RBS نیز معروف است. در این نوع اتصال، قسمتی از بال تیر در مجاورت اتصال آن به ستون بر اساس محدودیت های آیین نامه ای کاهش می یابد. هدف از این اقدام این است که تسلیم و تشکیل مفاصل پلاستیک به طور عمده در این قسمت از تیر اتفاق بیافتد.
بهترین راه برای طراحی اتصالات تیر به ستون، استفاده از فایل های آماده اکسل است که با دقت زیادی برنامه نویسی شده باشد. با کمک محصول حاضر می توانید اتصال گیردار تیر با مقطع کاهش یافته (RBS) را در کمترین زمان ممکن و با دقت صددرصدی طراحی نمایید.
در محصول حاضر تمامی بندها و نکات مبحث دهم (ویرایش 1401) برای طراحی اتصال گیردار تیر با مقطع کاهش یافته (RBS) رعایت شده است. همچنین خروجی ها و نتایج طراحی با مثال های متعدد مورد بررسی قرار گرفته است.
دانلود مجموعه فایل اکسل طراحی اتصالات جوشی با 40 درصد تحفیف
دانلود مجموعه فایل اکسل طراحی اتصالات پیچی با 45 درصد تحفیف
لازم به ذکر است که به منظور اتصال گیردار تیر به ستون می توان از جزئیات دیگر همچون اتصال WFP، اتصال BFP، اتصال BUEEP و اتصال BSEEP نیز استفاده کرد که فایل اکسل طراحی این اتصالات در سایت موجود است
ویژگی های فایل اکسل طراحی اتصال گیردار تیر با مقطع کاهش یافته (RBS):
محیط ساده و کاربر پسند
عدم نیاز به نصب نرم افزار جانبی (اجرا در محیط نرم افزار اکسل)
امکان انتخاب پروفیل های جدول اشتال برای تیر و ستون
امکان انتخاب و وارد کردن مشخصات تیر ورق برای پروفیل تیر
امکان انتخاب و وارد کردن مشخصات ستون قوطی شکل و ستون H شکل برای پروفیل ستون
طراحی ورق های پیوستگی و ورق های مضاعف در صورت نیاز
نمایش تمامی فرمول های به کار رفته در فرایند طراحی اتصال گیردار تیر با مقطع کاهش یافته (RBS)
استفاده از تصاویر گرافیکی جهت فهم بهتر پارامترها
امکان خروجی گرفتن از نتایج و جایگذاری در دفترچه محاسبات (با قابلیت Copy-Paste)
رعایت تمامی بندهای آیین نامه ای در طراحی اتصال گیردار تیر با مقطع کاهش یافته (RBS)
انطباق کامل با ویرایش پنجم مبحث دهم مقررات ملی ساختمان (ویرایش 1401)
مراحل طراحی اتصال گیردار تیر با مقطع کاهش یافته (RBS):

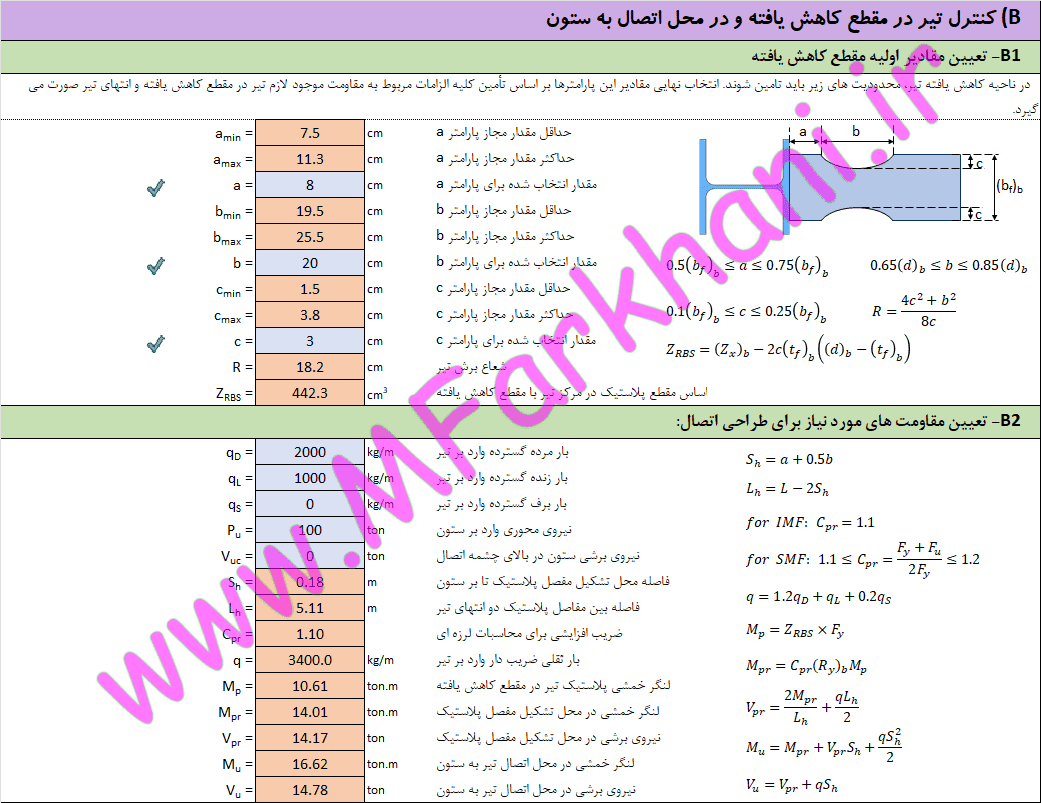

1) کنترل تیر در مقطع کاهش یافته و در محل اتصال به ستون
تعیین مقادیر اولیه مقطع کاهش یافته
تعیین مقاومت های مورد نیاز برای طراحی اتصال
کنترل تیر در محل مفصل پلاستیک برای خمش
کنترل تیر در محل اتصال به ستون برای خمش
کنترل تیر برای برش

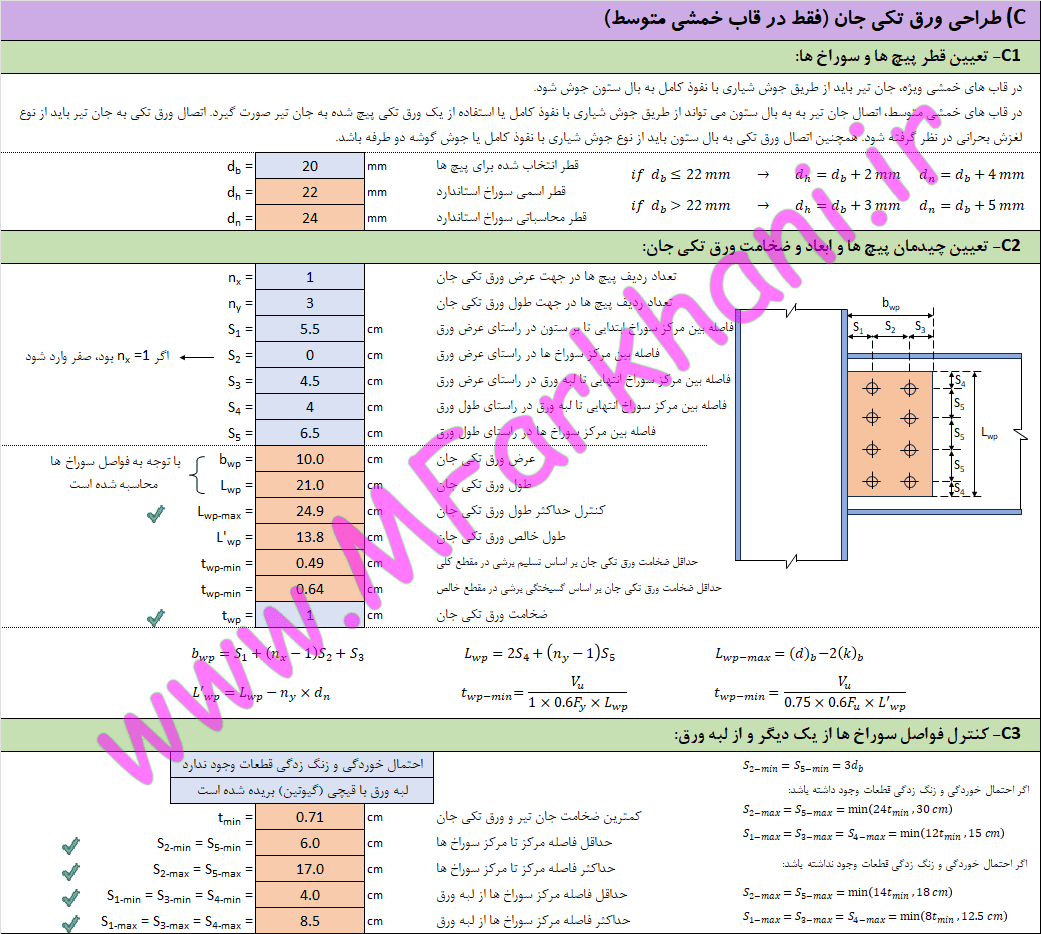

2) طراحی ورق تکی جان (در قاب خمشی متوسط)
تعیین قطر پیچ ها و سوراخ ها
تعیین چیدمان پیچ ها و ابعاد و ضخامت ورق تکی جان
کنترل فواصل سوراخ ها از یک دیگر و از لبه ورق

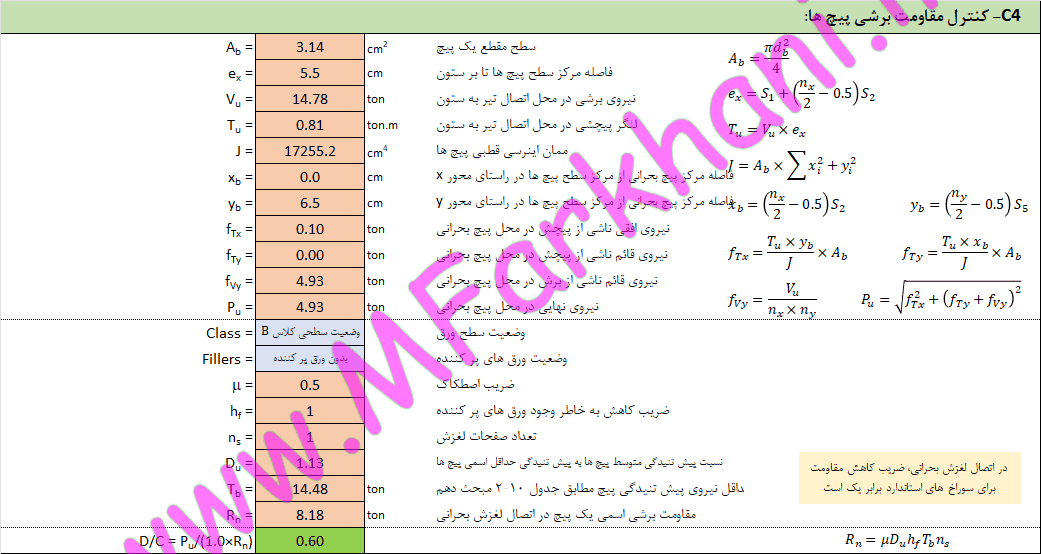

کنترل مقاومت برشی پیچ ها

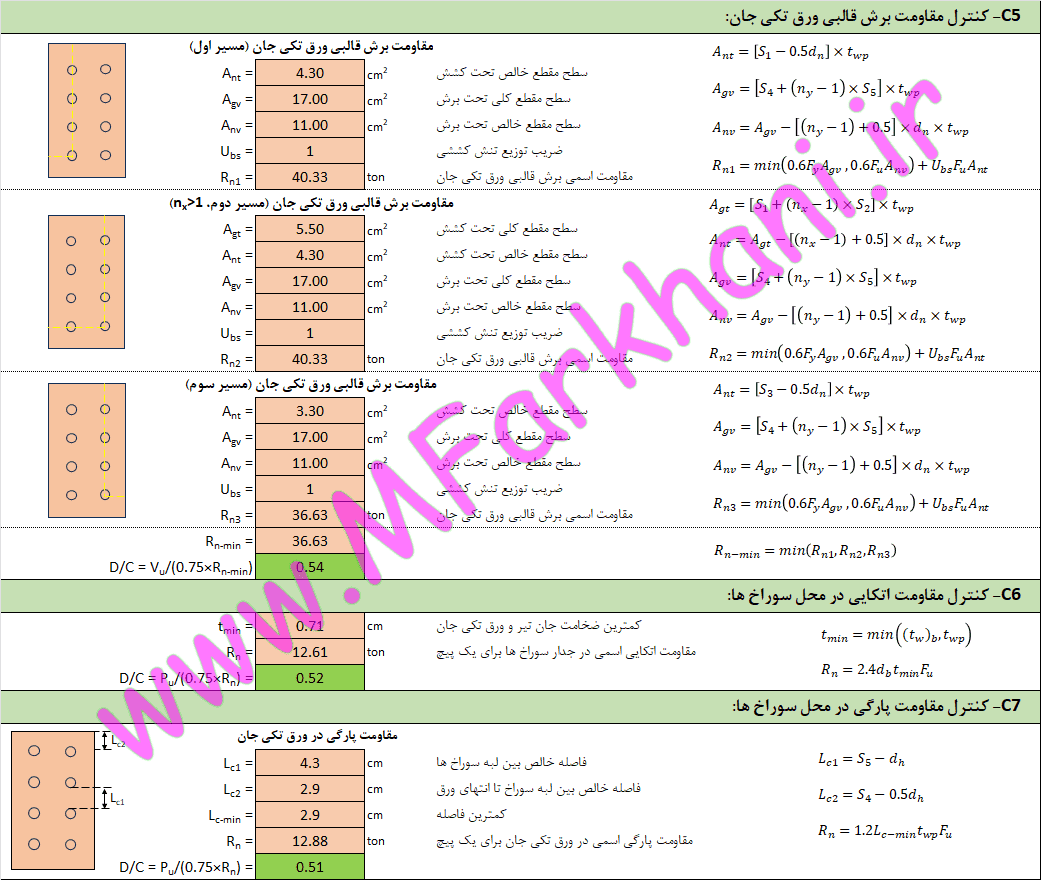

کنترل مقاومت برش قالبی ورق تکی جان
کنترل مقاومت اتکایی در محل سوراخ ها
کنترل مقاومت پارگی در محل سوراخ ها

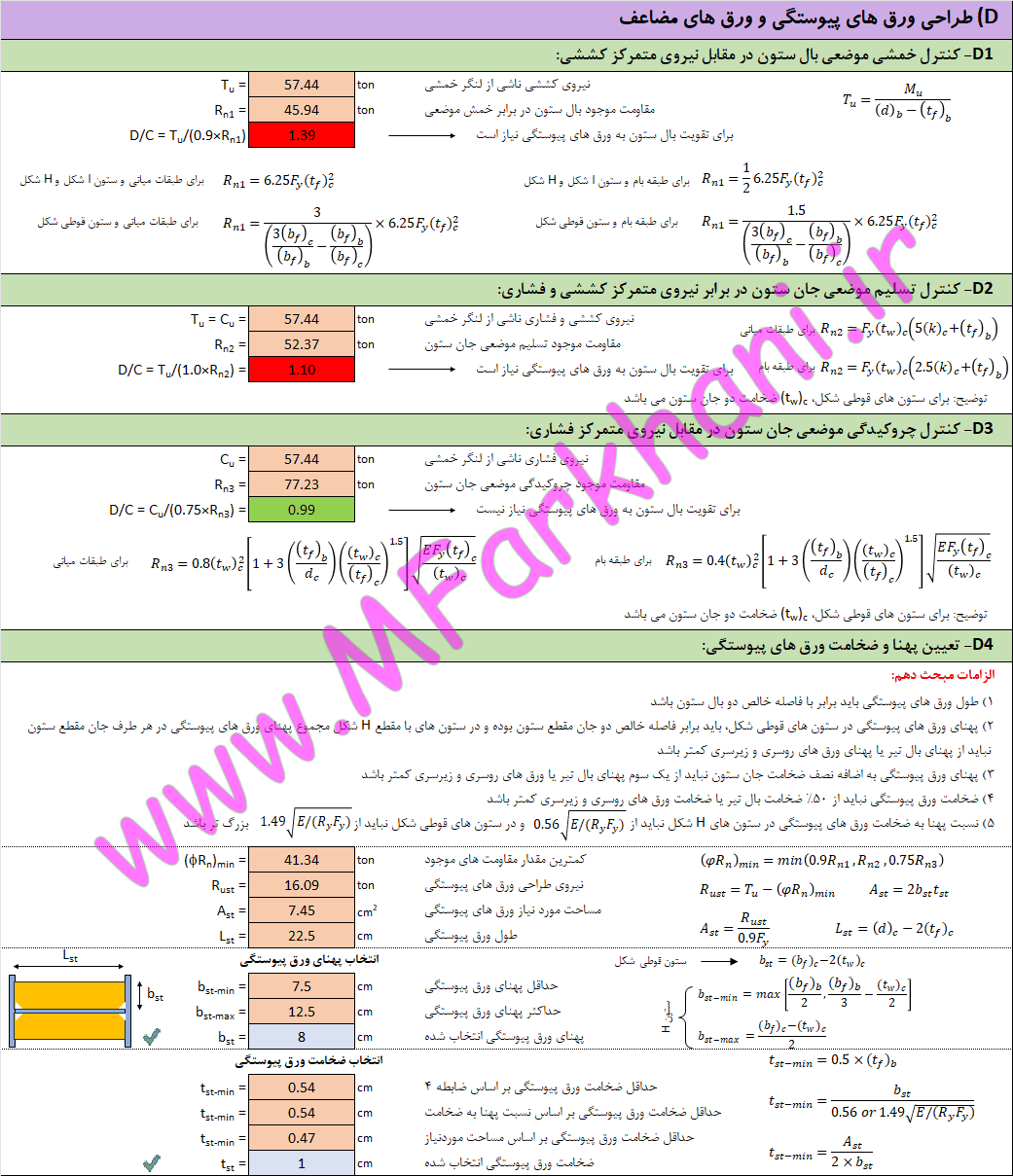

3) طراحی ورق های پیوستگی و ورق های مضاعف
کنترل خمشی موضعی بال ستون در مقابل نیروی متمرکز کششی
کنترل تسلیم موضعی جان ستون در برابر نیروی متمرکز کششی و فشاری
کنترل چروکیدگی موضعی جان ستون در مقابل نیروی متمرکز فشاری
تعیین پهنا و ضخامت ورق های پیوستگی

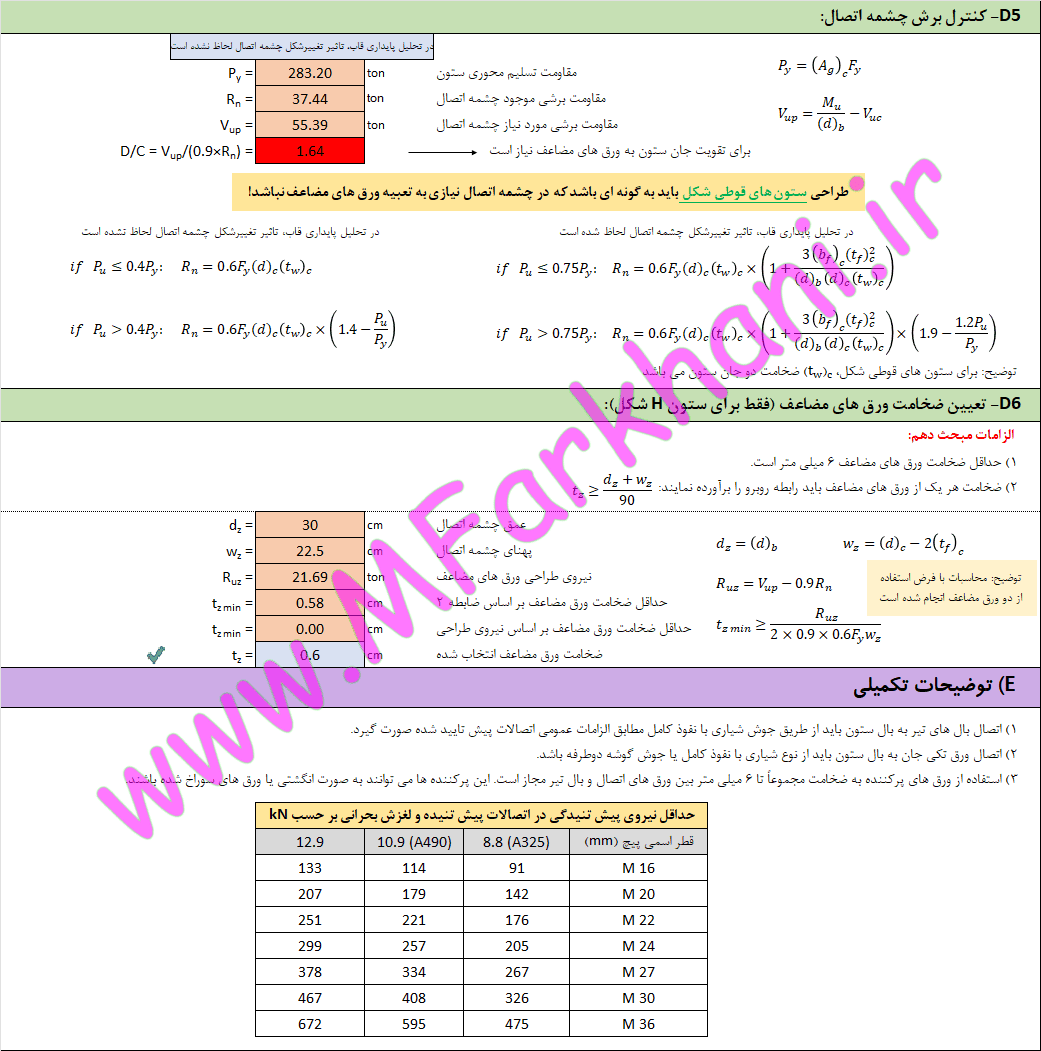

کنترل برش چشمه اتصال
تعیین ضخامت ورق های مضاعف
منابع مورد استفاده در فایل طراحی اتصال گیردار تیر با مقطع کاهش یافته (RBS):
مبحث دهم مقررات ملی ساختمان (ویرایش پنجم – 1401)
کتاب طراحی انواع اتصالات سازه های فولادی نوشته دکتر نادر فنائی
