توضیحات
در قاب های خمشی فولادی، به منظور اتصال تیر به ستون از انواع اتصالات پیش تایید شده می توان استفاده کرد که فهرست آن ها در فصل سوم مبحث دهم ارائه شده است. یکی از رایج ترین و پرکاربردترین اتصالات جوشی پیش تایید شده، اتصال گیردار جوشی با ورق های روسری و زیرسری می باشد. استفاده از این نوع اتصال که به اتصال کله گاوی یا اتصال WFP هم معروف است، فقط به قاب های خمشی متوسط محدود می شود.
اتصال کله گاوی از طریق جوش دادن ورق های روسری و زیرسری به بال ستون و بال تیر ساخته می شود. ضمناً در این نوع اتصال جان تیر نیز از طریق ورق یا ورق های جان یا جفت نبشی به بال ستون متصل می شود. همچنین به منظور تقویت بال و جان ستون، ممکن است از ورق های پیوستگی و ورق های مضاعف نیز استفاده شود.
با کمک محصول حاضر، می توانید به سادگی اتصال گیردار کله گاوی با ورق روسری و زیرسری را با رعایت تمامی بندهای مبحث دهم طراحی نمایید. خروجی ها و نتایج طراحی با مثال های متعدد مورد بررسی قرار گرفته است.
دانلود مجموعه فایل اکسل طراحی اتصالات جوشی با 40 درصد تحفیف
دانلود مجموعه فایل اکسل طراحی اتصالات پیچی با 45 درصد تحفیف
ویژگی های فایل اکسل طراحی اتصال گیردار کله گاوی با ورق روسری و زیرسری:
محیط ساده و کاربر پسند
عدم نیاز به نصب نرم افزار جانبی (اجرا در محیط نرم افزار اکسل)

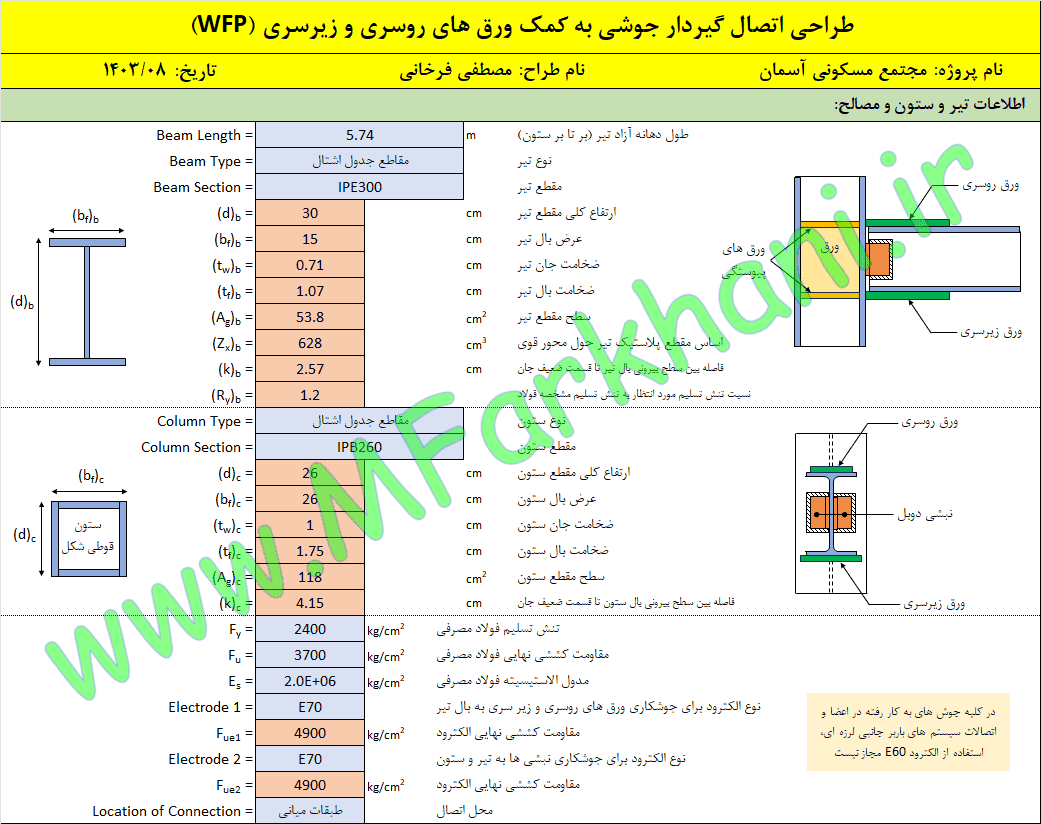

امکان انتخاب پروفیل های جدول اشتال برای تیر و ستون
امکان انتخاب و وارد کردن مشخصات تیر ورق برای پروفیل تیر
امکان انتخاب و وارد کردن مشخصات ستون قوطی شکل برای پروفیل ستون

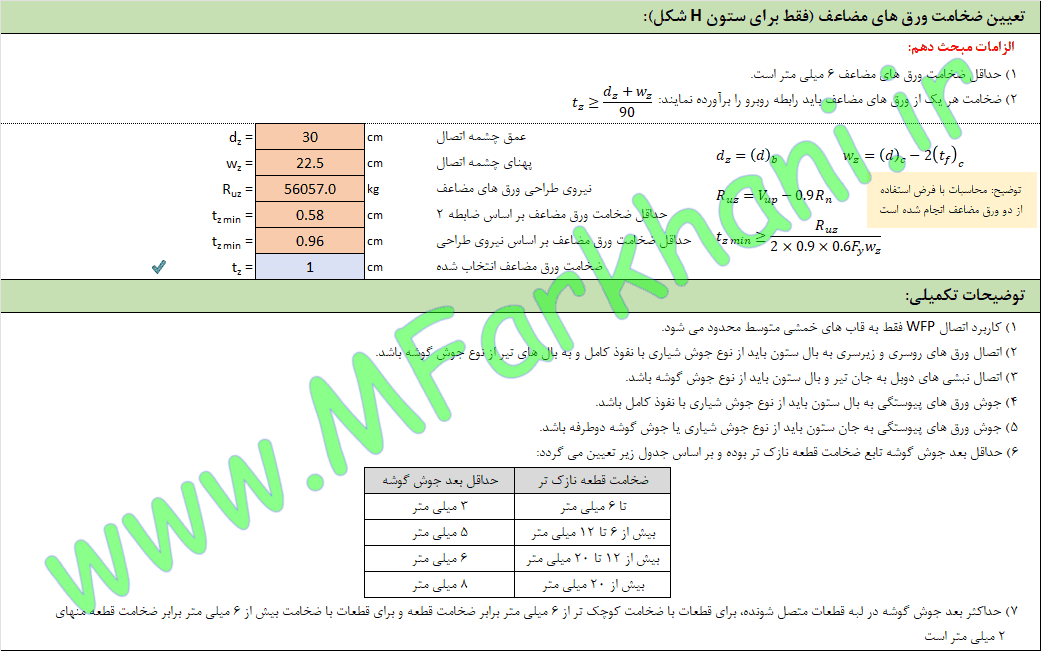

طراحی ورق های پیوستگی و ورق های مضاعف در صورت نیاز
نمایش تمامی فرمول های به کار رفته در فرایند طراحی اتصال گیردار کله گاوی با ورق روسری و زیرسری
استفاده از تصاویر گرافیکی جهت فهم بهتر پارامترها
امکان خروجی گرفتن از نتایج و جایگذاری در دفترچه محاسبات (با قابلیت Copy-Paste)
رعایت تمامی بندهای آیین نامه ای در طراحی اتصال گیردار کله گاوی با ورق روسری و زیرسری
انطباق کامل با ویرایش پنجم مبحث دهم مقررات ملی ساختمان
مراحل طراحی اتصال گیردار کله گاوی با ورق روسری و زیرسری:
کنترل محدودیت های تیر و ستون

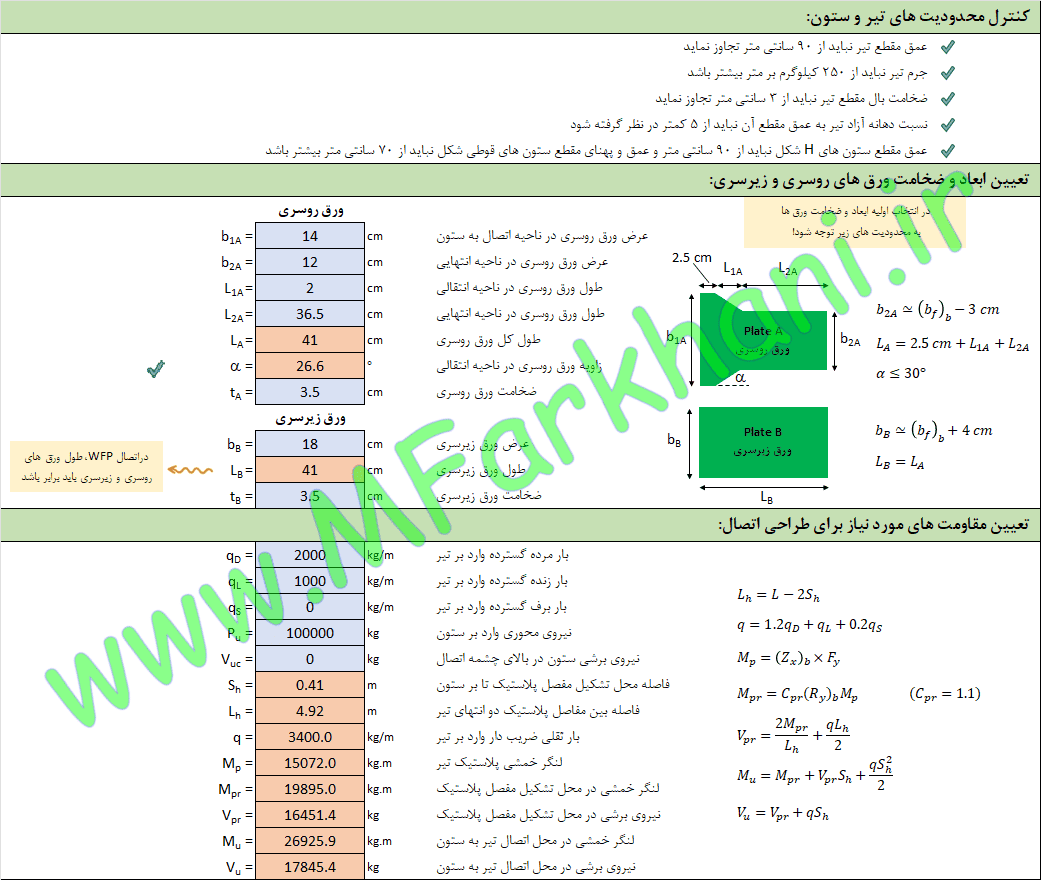

تعیین ابعاد و ضخامت اولیه ورق های روسری و زیرسری
تعیین مقاومت های مورد نیاز برای طراحی اتصال

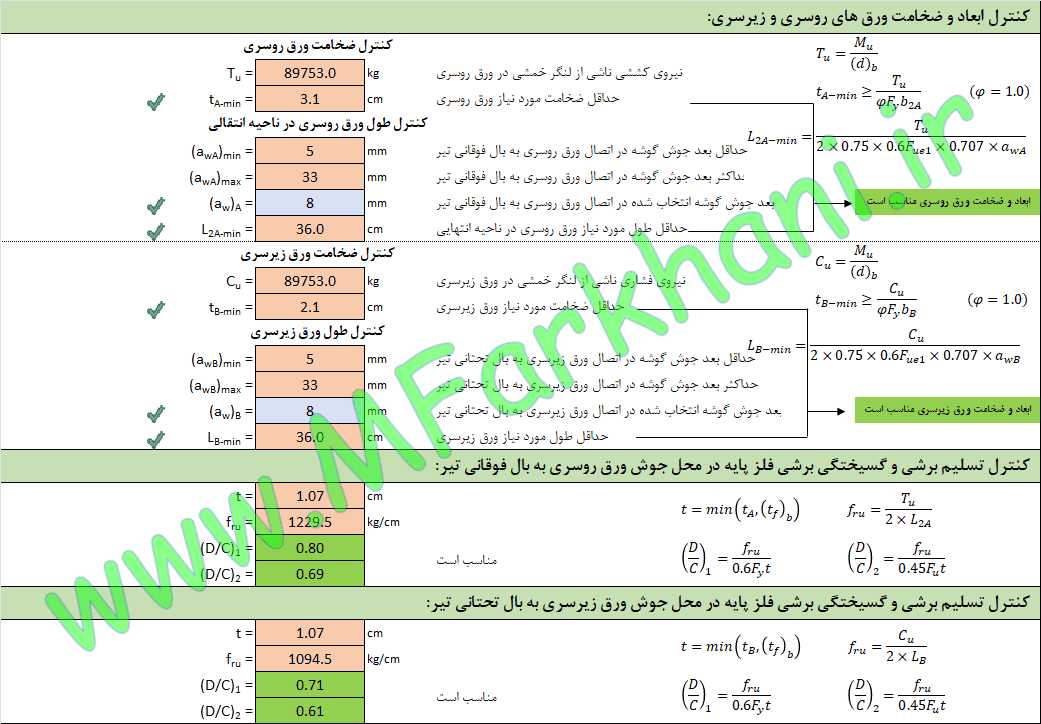

کنترل ابعاد و ضخامت ورق های روسری و زیرسری
کنترل تسلیم برشی و گسیختگی برشی فلز پایه در محل جوش ورق روسری و زیرسری به بال های تیر

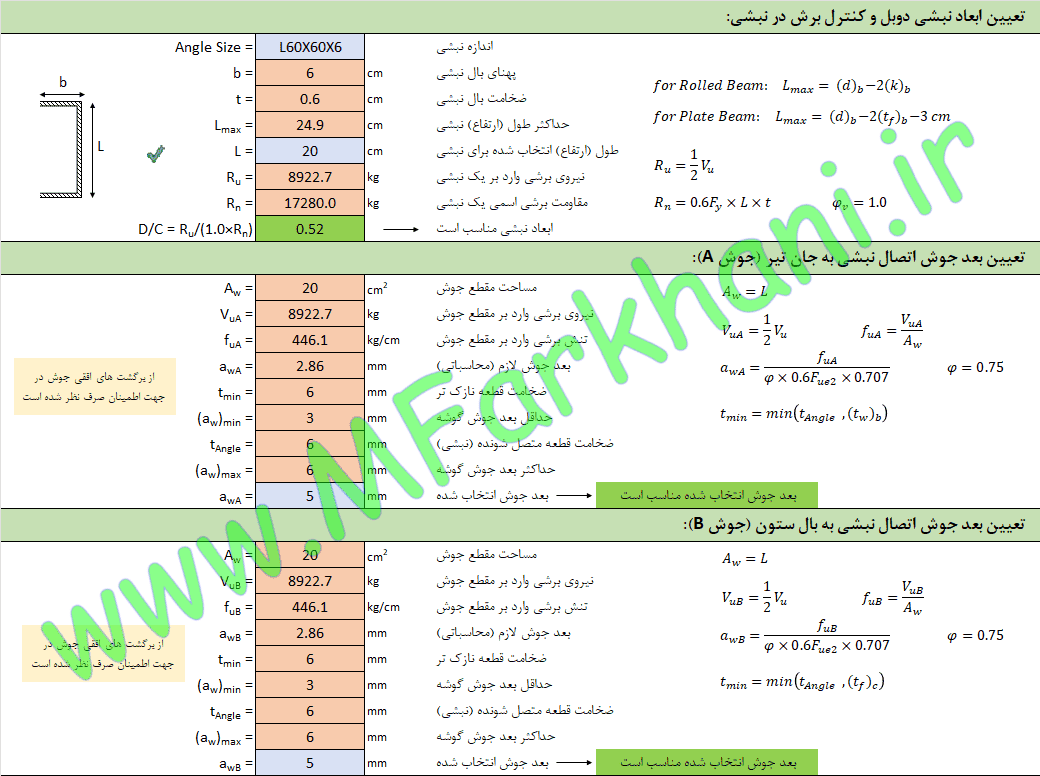

تعیین ابعاد نبشی دوبل و کنترل برش در نبشی
تعیین بعد جوش اتصال نبشی به جان تیر
تعیین بعد جوش اتصال نبشی به بال ستون
کنترل تسلیم برشی و گسیختگی برشی در لبه های نبشی
کنترل تسلیم برشی و گسیختگی برشی در جان تیر

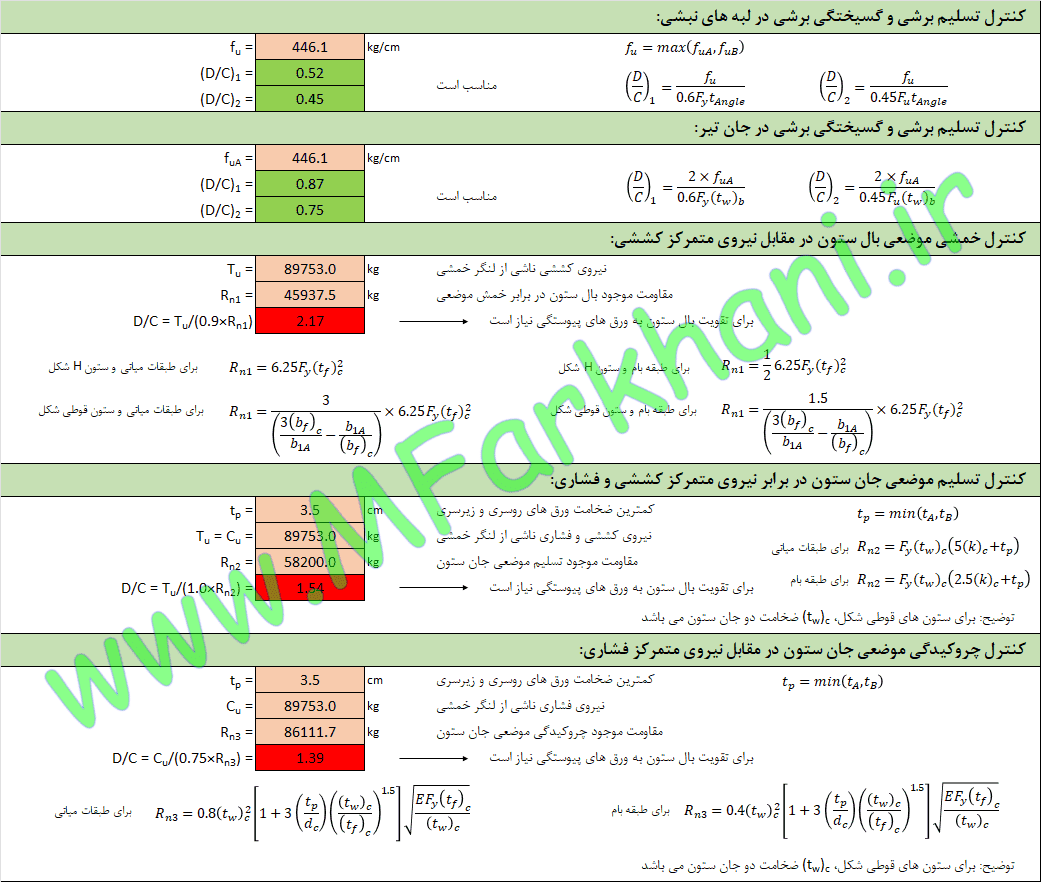

کنترل خمشی موضعی بال ستون در مقابل نیروی متمرکز کششی
کنترل تسلیم موضعی جان ستون در برابر نیروی متمرکز کششی و فشاری
کنترل چروکیدگی موضعی جان ستون در مقابل نیروی متمرکز فشاری

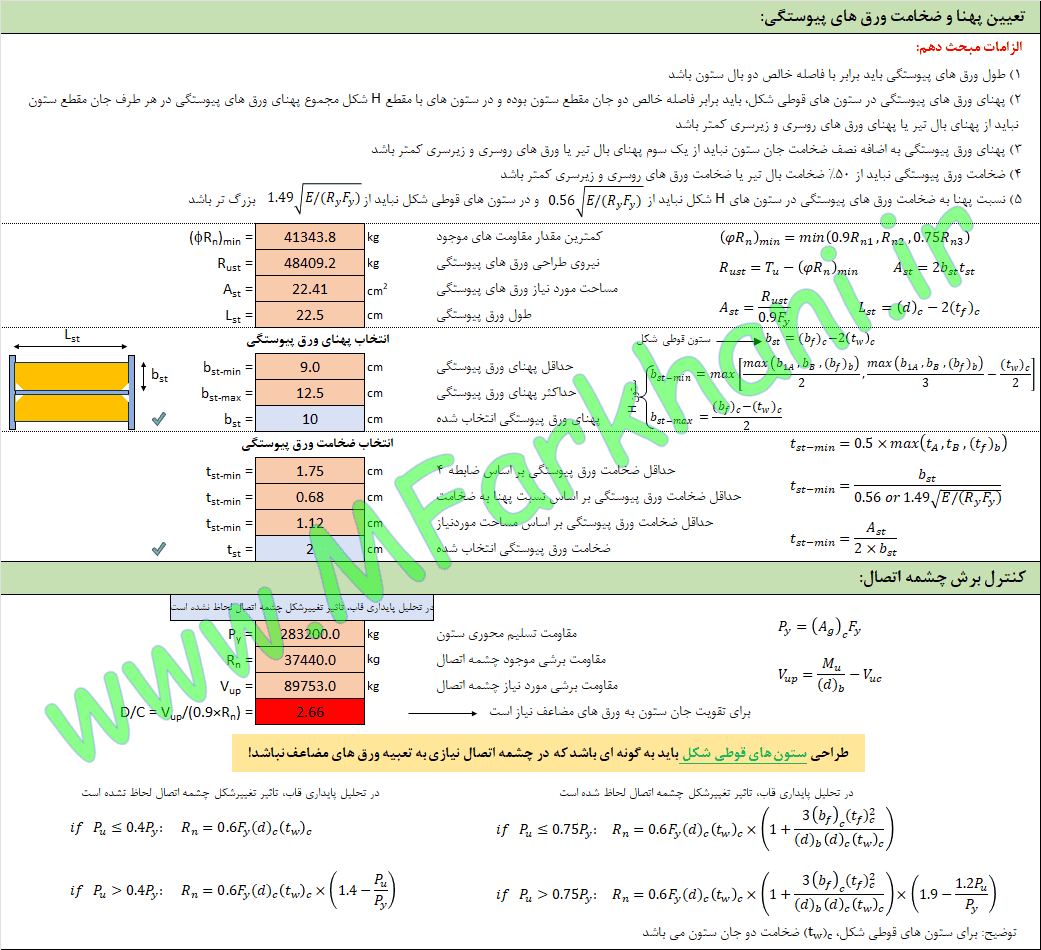

تعیین پهنا و ضخامت ورق های پیوستگی
کنترل برش چشمه اتصال
تعیین ضخامت ورق های مضاعف
منابع مورد استفاده در فایل طراحی اتصال گیردار کله گاوی با ورق روسری و زیرسری:
مبحث دهم مقررات ملی ساختمان (ویرایش پنجم – 1401)
کتاب اصول و مبانی طراحی سازه های فولادی (جلد سوم) نوشته دکتر اباذر اصغری
کتاب طراحی انواع اتصالات سازه های فولادی نوشته دکتر نادر فنائی
